Система охлаждения двигателя трактора К-700А

Рис. 13 33 позиции Сборочная единица 700А.13.00.000 Система охлаждения двигателя

Проще заменить узел целиком? Двигатель ЯМЗ 240 БМ2 для тракторов 700, к701, к702, к703, к744. 2026г. — от 540 000 ₽

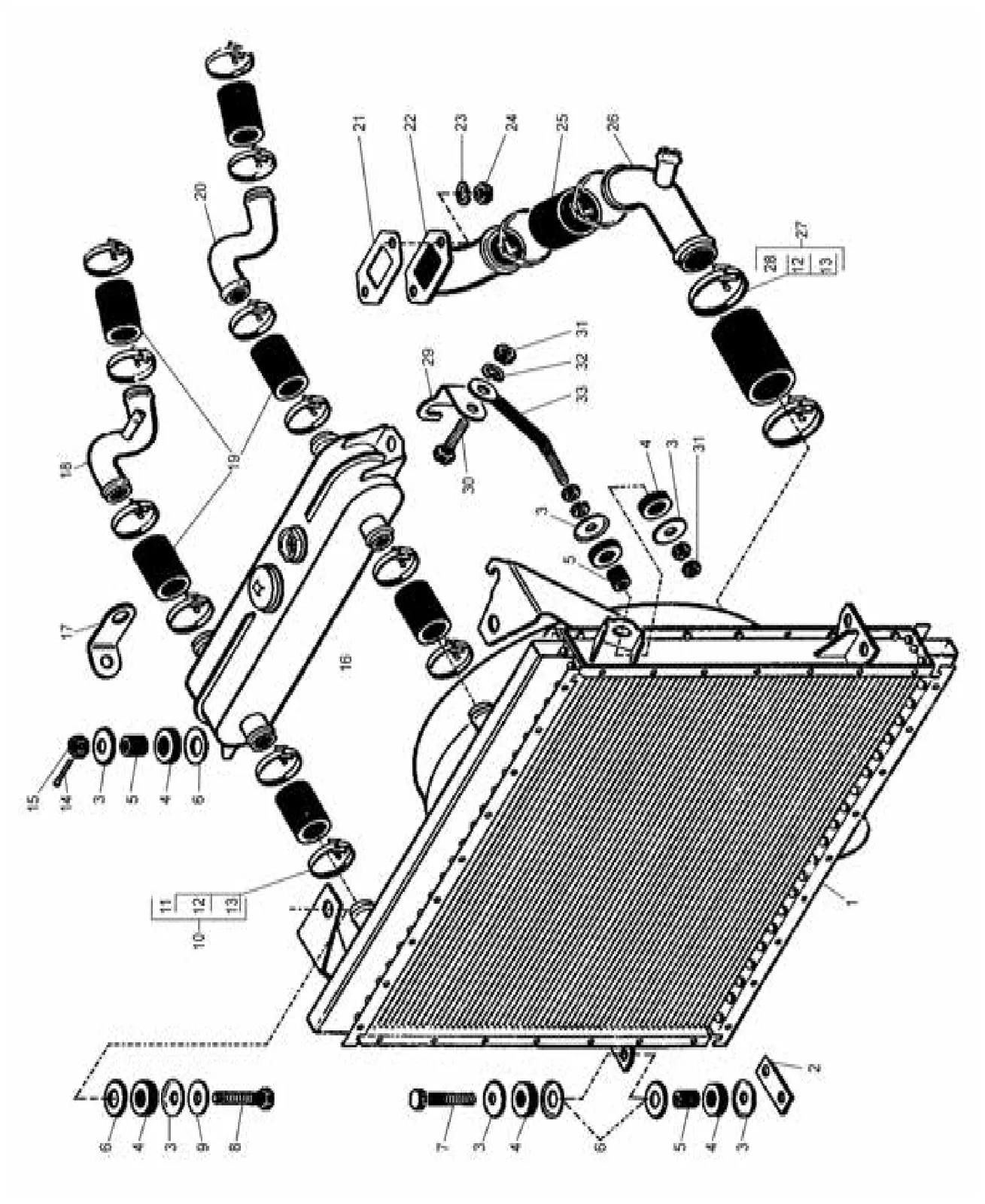

Схема: система охлаждения двигателя трактора К-700А К-701, К-700А, Рис. 13
Рис. 13 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700.13.01.000–3 Радиатор — 1
2 701.13.00.016 Планка — 2
3 700.13.00.027 Шайба — 16
4 700.13.00.028 Кольцо — 16
5 700.13.00.029–1 Втулка — 8
6 700.13.00.027–1 Шайба — 12
7 ЗМ12Х55 Болт — 4
8 2М12Х45 Болт — 2
9 700.1З.00.031–2 Шайба — 6
10 50–56–3 Хомут — 12
11 50–56 Лента — 12
12 ХР Рамка — 16
13 ХШ Шплинт — 16
14 3.2Х32 Шплинт — 2
15 М12 Гайка — 2
16 700.13.00.120–1 Бак — 1
17 700.13.00.058 Угольнк — 1
18 700.13.03.060 Труба — 1
19 700А.13.00.011 Шланг — 6
20 700.13.03.024 Труба — 1
21 700.13.00.026 Прокладка — 1
22 700.13.03.015 Патрубок — 1
23 10.65Г Шайба — 2
24 700.68.04.054 Гайка — 2
25 700А.13.00.012 Трубка — 2
26 700А.13.00.010 Труба — 1
27 62–68–3 Хомут — 4
28 62–68 Лента — 4
29 700А.13.00.046 Угольник — 1
30 М12Х30 Болт — 2
31 М12 Гайка — 10
32 12.65Г Шайба — 2
33 700.13.00.180 Стяжка — 2
