Радиатор водяной трактора К-701

Рис. 14 18 позиций Сборочная единица 701.13.01.000–1 Радиатор водяной

Проще заменить узел целиком? Радиатор водяной с патрубком под вод.насос ст.о. (до 02.2001 г.) 700А.13.01.000-3 — от 33 358 ₽

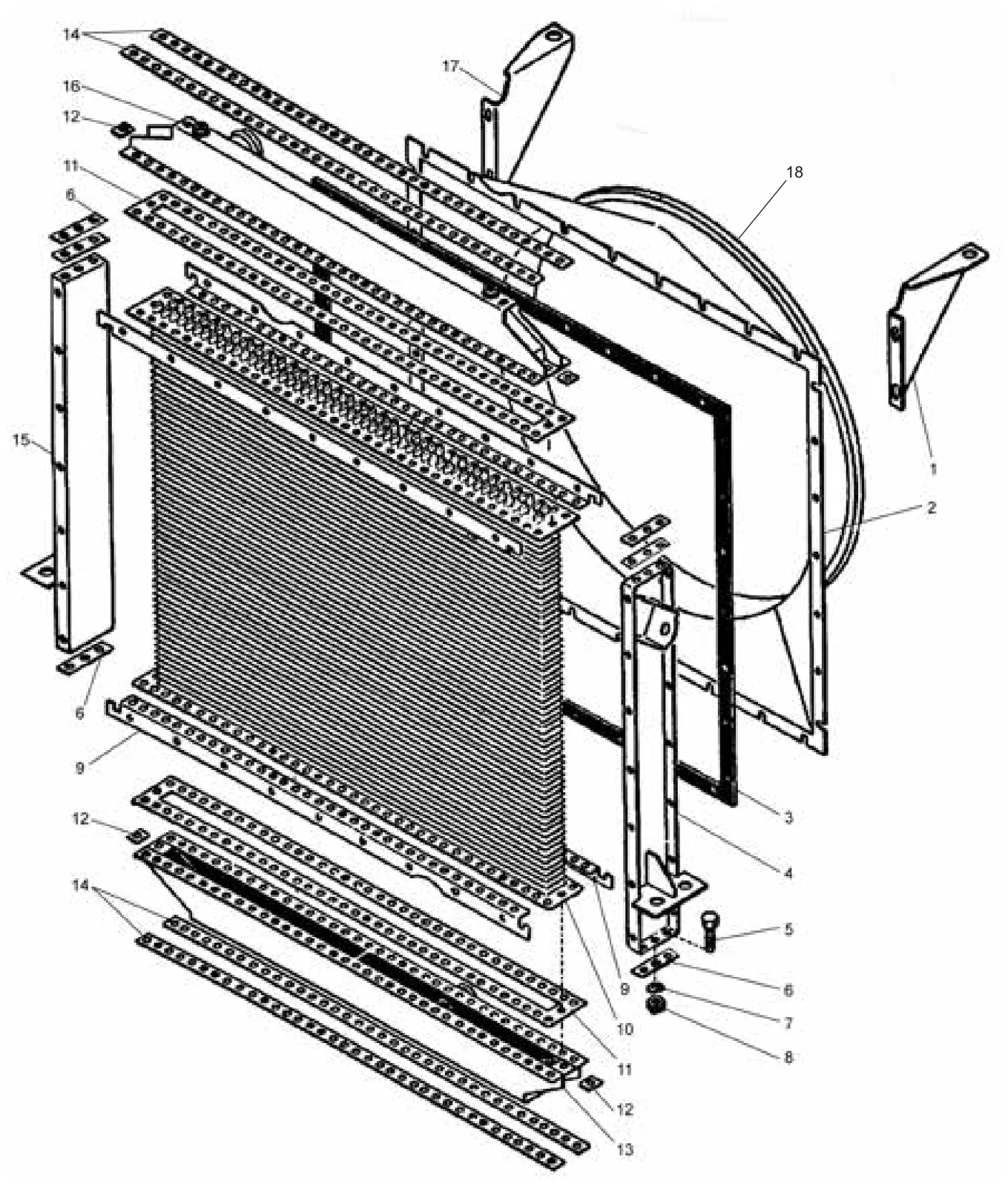

Схема: радиатор водяной трактора К-701 К-701, К-700А, Рис. 14
Рис. 14 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 701.13.00.022 Кронштейн 1 —
2 701.13.00.050 Кожух 1 —
3 701.13.00.025 Прокладка 1 —
4 700.13.01.060–2 Боковина левая 1 —
5 М8Х25 Болт 148 —
6 700.13.01.036–1 Прокладка 6 —
7 8Н.65Г Шайба 148 —
8 М8 Гайка 148 —
9 701.13.01.023 Угольник 4 —
10 701.13.01.020–1 Сердцевина 1 —
11 700.13.01.035 Прокладка 2 —
12 700.13.01.045 Планка 4 —
13 701.13.01.080 Бак 1 —
14 700.13.01.037 Накладка 4 —
15 700.13.01.070–2 Боковина правая 1 —
16 701.13.01.010 Бак 1 —
17 701.13.01.021 Кронштейн 1 —
18 701.13.00.050 Кожух 1 —
