Радиатор водяной трактора К-700А

Рис. 15 20 позиций Сборочная единица 700.13.01.000–3 Радиатор водяной

Проще заменить узел целиком? Радиатор водяной с патрубком под вод.насос ст.о. (до 02.2001 г.) 700А.13.01.000-3 — от 33 358 ₽

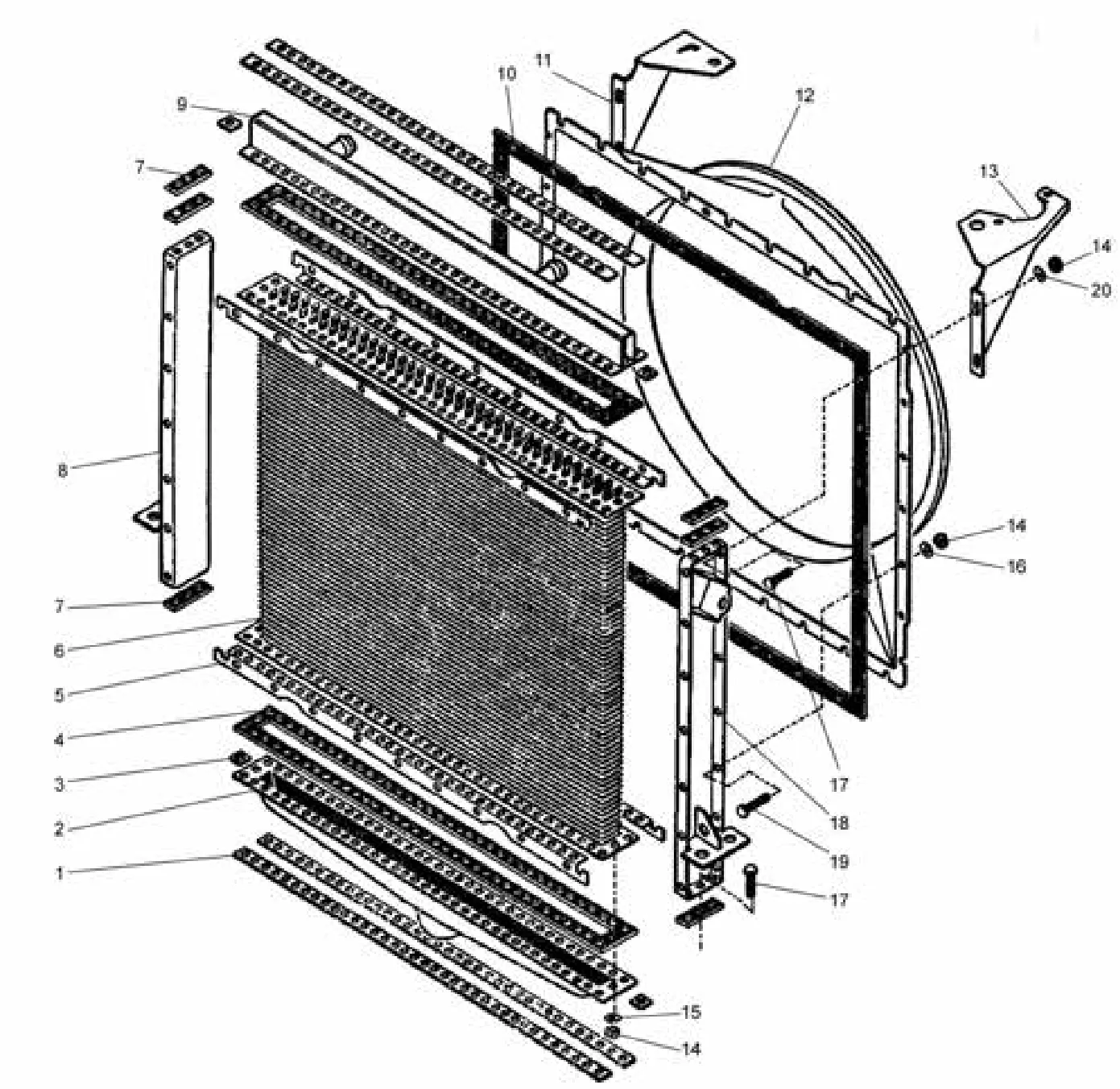

Схема: радиатор водяной трактора К-700А К-701, К-700А, Рис. 15
Рис. 15 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700.13.01.037 Накладка — 4
2 700.13.01.120 Бак — 1
3 700.13.01.045 Планка — 4
4 700.13.01.035 Прокладка — 2
5 700.13.01.019 Угольник — 4
6 700.13.01.020–2 Сердцевина — 1
7 700.13.01.036–1 Прокладка — 6
8 700.13.01.070–2 Боковина правая — 1
9 700.13.01.180–1 Бак — 1
10 700.13.00.023 Прокладка — 1
11 700.13.00.049 Кронштейн — 1
12 700.13.09.000–2 Кожух — 1
13 700.13.00.051 Кронштейн — 1
14 М8 Гайка — 170
15 8.65Г Шайба — 152
16 8.01 Шайба — 18
17 М8Х25 Болт — 153
18 700.13.01.060–2 Боковина левая — 1
19 М8Х20 Болт — 17
20 8.01 Шайба — 4
