ГлавнаяКаталог запчастейК-701, К-700АДвигатель и его системыРис. 24

Система очистки воздуха К-701, К-700А

Рис. 24 27 позиций Сборочная единица 701.19.00.000–2 Система очистки воздуха, 700.19.00.000–1 Система очистки воздуха

Проще заменить узел целиком? Двигатель ЯМЗ 240 БМ2 для тракторов 700, к701, к702, к703, к744. 2026г. — от 540 000 ₽

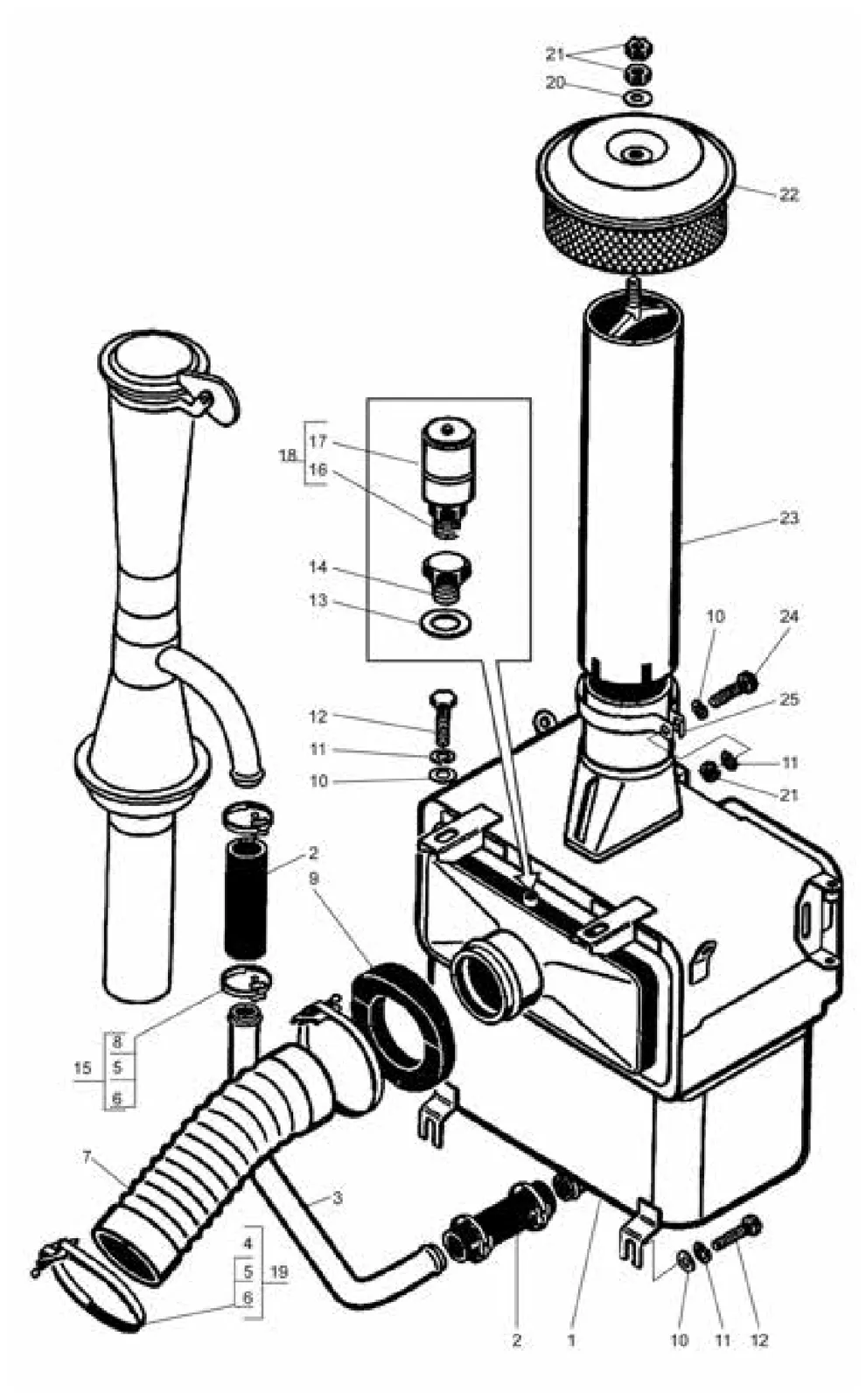

Схема: система очистки воздуха К-701, К-700А, Рис. 24
Рис. 24 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700А.19.04.000–1 Воздухоочиститель 1 1
2 48Х62–15 Рукав L=200мм 2 2
3 701.19.00.011–4 Труба 1 —
3 701.19.00.011–3 Труба 1 —
4 120–130 Лента 2 2
5 ХР Рамка 6 6
6 ХШ Шплинт 6 6
7 125Х500 Рукав 1 1
8 56Х62 Лента 4 4
9 700А.19.00.022 Прокладка 1 1
10 12.01 Шайба 8 8
11 12.65Г Шайба 5 5
12 М12ХЗО Болт 4 4
13 ФТ14Х20Х1.5 Прокладка 1 1
14 700А.19.04.095 Пробка 1 1
15 56–62–3 Хомут 4 4
16 701.19.00.024 Штуцер 1 —
17 701.19.00.010–2 Сигнализатор ОР9928 1 —
17 700А.19.00.050–1 Сигнализатор ОР9928 — 1
18 701.19.00.030 Сигнализатор 1 —
19 120Х130Х3 Хомут 2 2
20 700А.19.00.023 Прокладка 1 1
21 М12 Гайка 3 3
22 700А.19.00.020 Сетка 1 1
23 700А.19.00.030 Воздухозаборная труба 1 1
24 М12Х55 Болт 1 1
25 700А.19.00.026 Хомут 1 1
Нужна деталь с этой схемы?

Нажмите «Цена» в строке таблицы или назовите номер и позицию — ответим, есть ли деталь, и назовём цену и срок.
