ГлавнаяКаталог запчастейК-701, К-700АДвигатель и его системыРис. 23

Горелка К-701, К-700А

Рис. 23 30 позиций Сборочная единица 700.15.03.000–3 Горелка

Проще заменить узел целиком? Двигатель ЯМЗ 240 БМ2 для тракторов 700, к701, к702, к703, к744. 2026г. — от 540 000 ₽

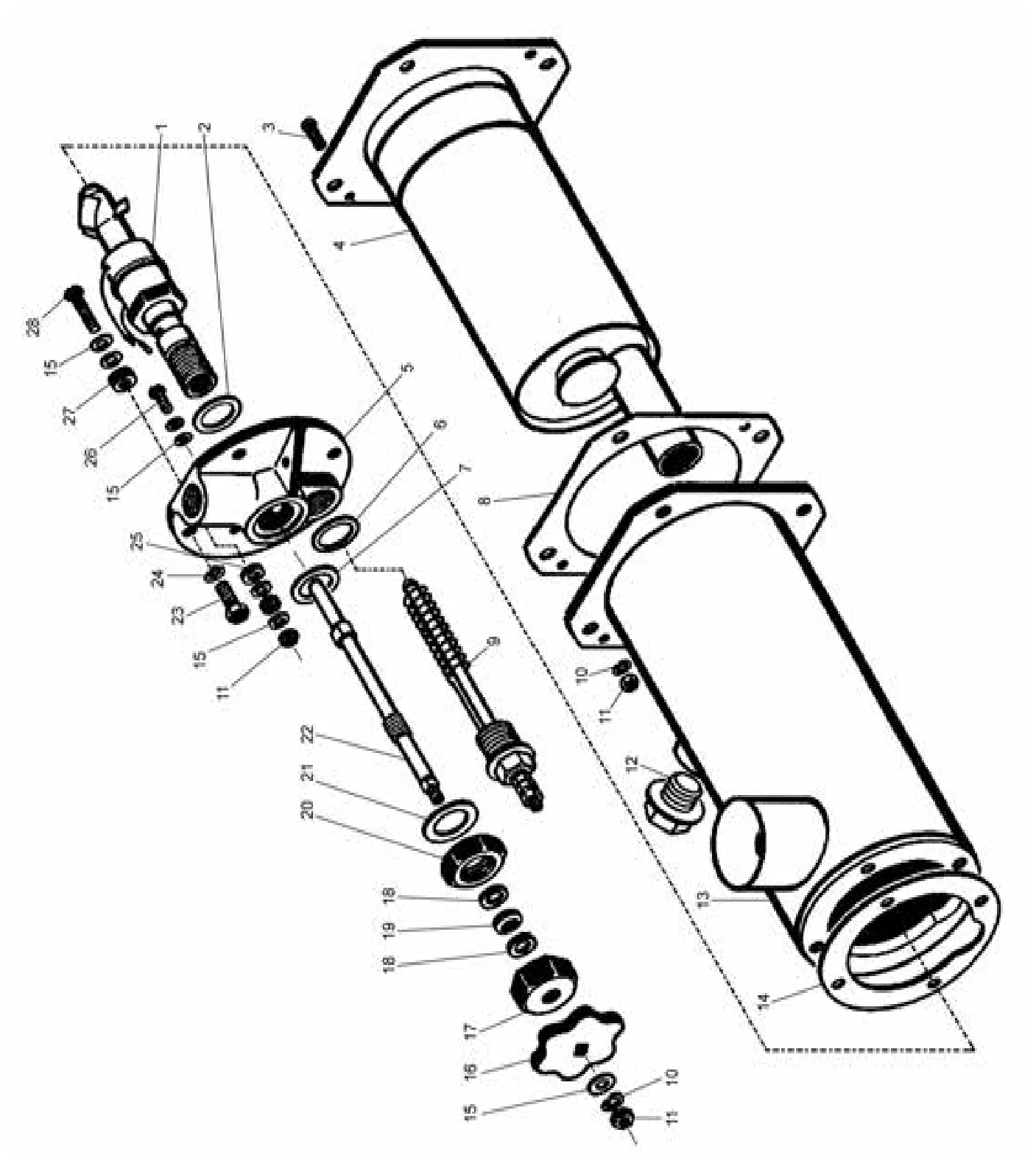

Схема: горелка К-701, К-700А, Рис. 23
Рис. 23 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700.15.03.110 Корпус 1 1
2 18X24 Кольцо 1 1
3 В2М4Х12 Винт 2 2
4 700.15.03.130 Камера 1 1
5 700.15.03.102 Крышка 1 1
6 ФТ20Х28Х1.5 Прокладка 1 1
7 018–022–25–2–3 Кольцо 1 1
8 700.15.00.031–1 Прокладка 1 1
9 700.15.03.100 свеча 1 1
10 4.65Г Шайба 3 3
11 М4 Гайка 5 5
12 М20Х1.5 Пробка 1 1
13 700.15.03.170 Труба 1 1
14 700.15.03.092–01 Прокладка 2 2
14 700.15.03.092–02 Прокладка 2 2
14 700.15.03.092–03 Прокладка 1 1
15 4.01 Шайба 7 7
16 700.15.03.079–1 Маховик 1 1
17 700.15.03.084 Гайка 1 1
18 700.15.00.042 Кольцо 2 2
19 700.15.00.043 Прокладка 1 1
20 М18Х1.5 Гайка 1 1
21 700.15.03.083 Шайба 1 1
22 700.15.03.078 Игла 1 1
23 М6Х20 Болт 4 4
24 6.65Г Шайба 4 4
25 700.15.03.015 Шайба 1 1
26 В1М4Х8 Винт 1 1
27 700.15.03.055–1 Втулка 1 1
28 В1М4Х25 Винт 1 1
