Щиток приборов трактора К-701, К-700А

Рис. 83 60 позиций Сборочная единица 701.38.05.000-1 Щиток приборов трактора К-701, 700А.38.05.000-1 Щиток приборов трактора К-700А

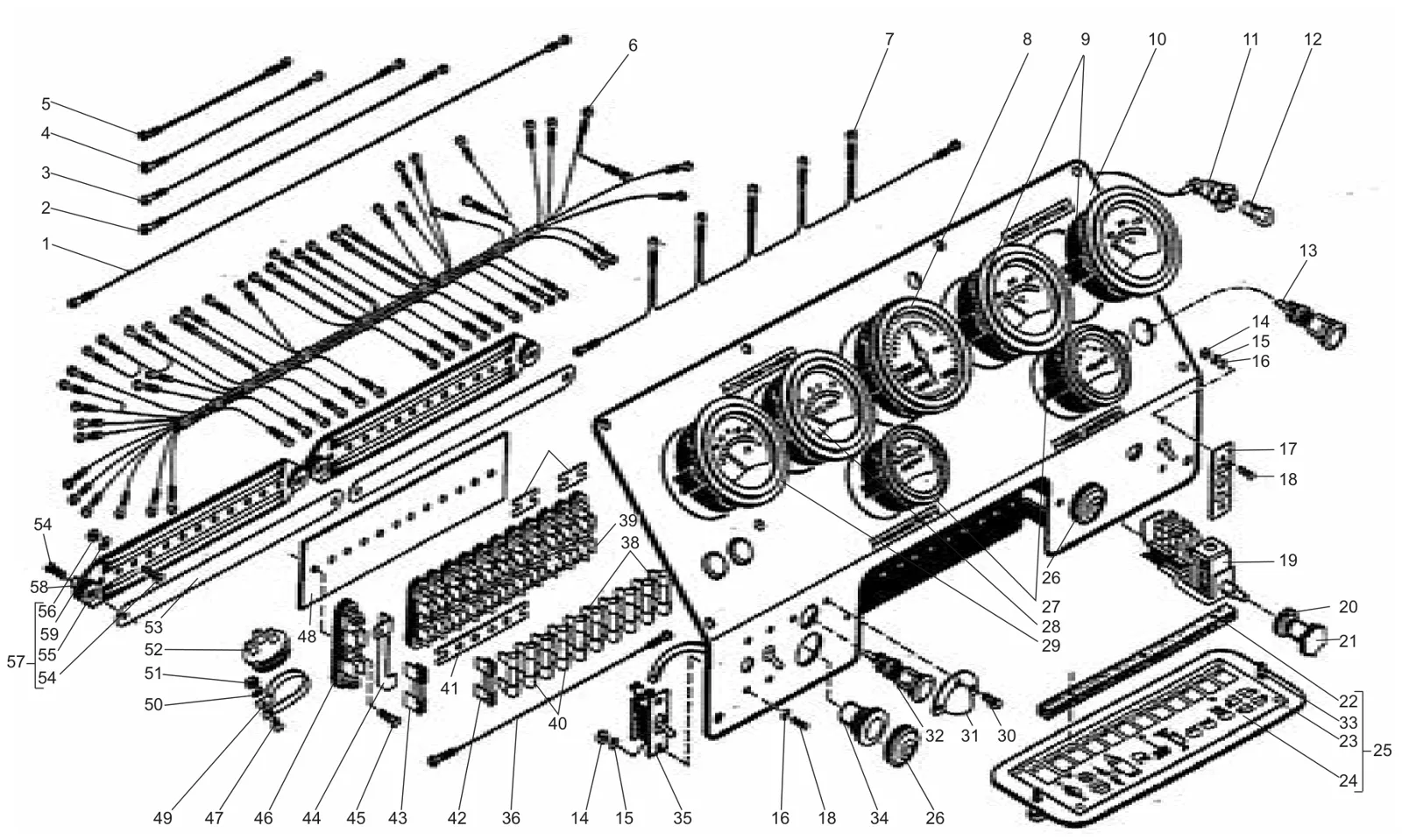

Схема: щиток приборов трактора К-701, К-700А, Рис. 83
Рис. 83 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 701.38.05.080 Провод 146 1 —
2 700А.38.05.010-07 Провод 30 1 1
3 700А.38.05.010-03 Провод 181 1 1
4 700А.38.05.010-06 Провод 182 1 1
5 700А.38.05.010-08 Провод 85 1 1
6 700А.38.05.740-3 Пучок проводов 1 1
7 700А.38.05.050-2 Провод 34 1 1
8 701.38.00.010 Тахоспидометр ТХ-133 1 1
9 700.38.05.030 Указатель температуры УК-118 1 1
10 700А.38.05.260-1 Панель — 1
10 701.38.05.260-1 Панель 1 —
11 700.38.05.970 Патрон 8 8
12 А12-1 Лампа 8 8
13 700.38.05.140 Фонарь 3 3
14 М4 Гайка 6 6
15 4.01 Шайба 6 6
16 4.65Г Шайба 6 6
17 701.38.05.014-1 Табличка 1 —
18 В1М4×12 Винт 6 6
19 700А.38.05.080 Центральный переключатель света П 38 1 1
20 АМ12×1.25 Гайка 1 1
21 700А.38.05.090 Ручка 1 1
22 700А.38.05.023 Прокладка 1 1
23 700А.38.05.102 Крышка 1 1
24 700А.38.05.103-1 Табличка 1 1
25 700А.38.05.290-1 Крышка 1 1
26 700.38.05.125 Протектор 1 1
27 700.38.05.870 Указатель давления масла (0-10) УК-146 2 2
28 700.38.05.860 Указатель давления масла (0-15) УК-138 1 1
29 700.38.05.540 Указатель тока АП104 1 1
30 В1М4×8 Винт 2 2
31 700А.38.05.109 Козырек 1 1
32 700.38.05.150 Фонарь ПД-20Д 1 1
33 700.38.05.072 Ручка 2 2
34 КН-1 Кнопка 2 2
35 700А.38.05.189 Включатель ВК 57 3 2
36 700А.38.05.010-05 Провод 183 1 1
37 700А.38.05.017 Шинка 1 1
38 ПВ-10АС Предохранитель 7 7
39 БЗ-20 Блок защиты 11 11
40 ПВ-20АС Предохранитель 3 3
41 700А.38.05.016 Шинка 1 1
42 ПВ-60АС Предохранитель 1 1
43 ПВ-80АС Предохранитель 1 1
44 700А.38.05.019 Шинка 1 1
45 В2М4×16 Винт 12 12
46 БЗ-30 Блок защиты 1 1
47 В1М6×16 Винт 1 1
48 700А.38.05.021 Прокладка 1 1
49 28-9-28 Скоба 1 1
50 6.65Г Шайба 1 1
51 М6 Гайка 1 1
52 700А.38.05.100 Прерыватель РС 492 1 1
53 700.37.00.127 Прокладка 2 2
54 В1М5×20 Винт 16 16
55 700.37.00.126 Основание 2 2
56 М5 Гайка 24 24
57 700.37.00.580 Панель 2 2
58 5.01 Шайба 4 4
59 5.65Г Шайба 12 12
