Щиток зимнего запуска К-701, К-700А

Рис. 84 22 позиции Сборочная единица 700А.37.60.000-1 Щиток зимнего запуска

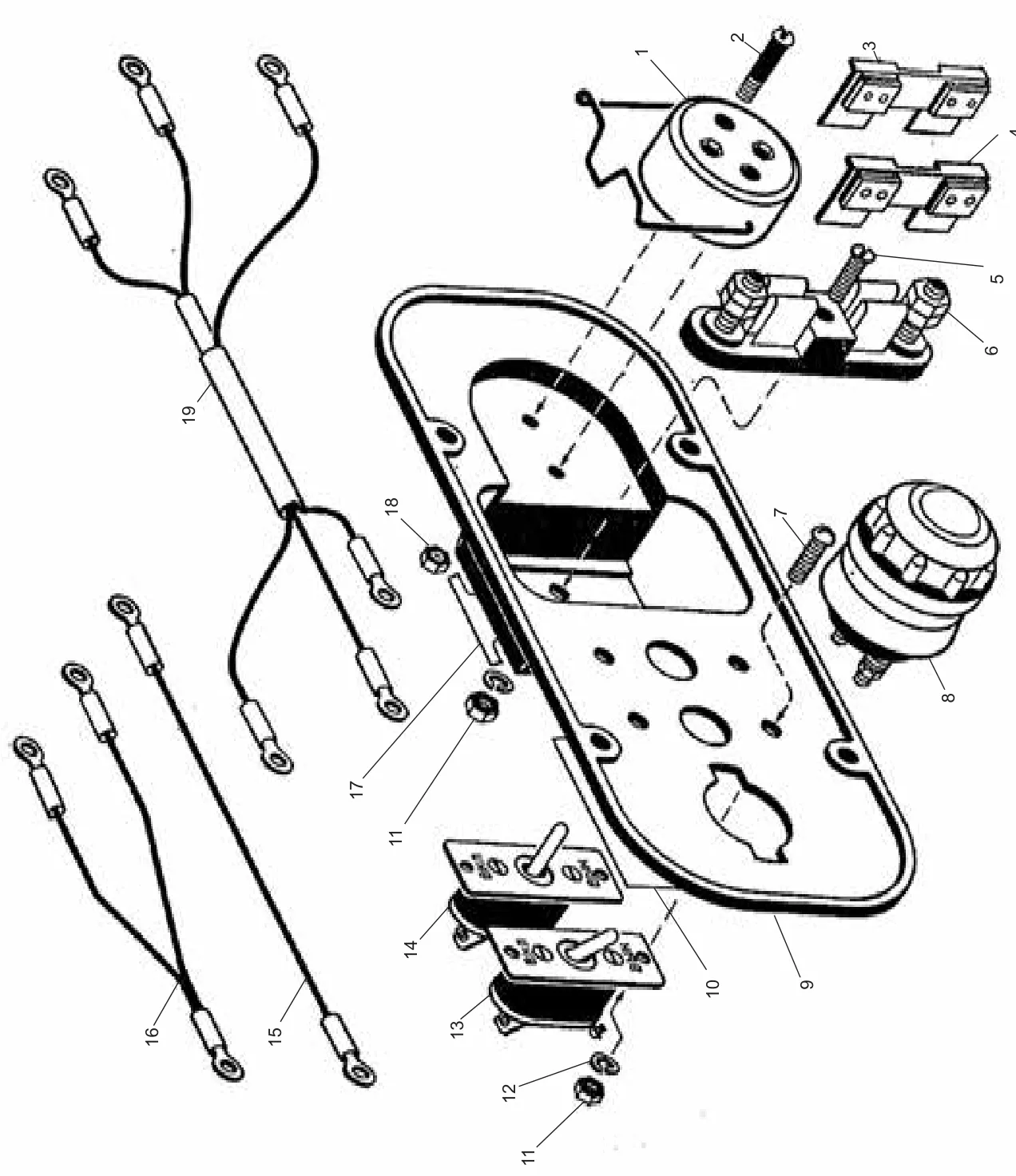

Схема: щиток зимнего запуска К-701, К-700А, Рис. 84
Рис. 84 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700.37.00.260 Розетка 1 1
2 В2МЗ×30 Винт 2 2
3 ПВ-60АС Предохранитель 1 1
4 ПВ-80АС Предохранитель 1 1
5 В2М4×16 Винт 2 2
6 БЗ-30 Блок 2 2
7 В1М4×12 Винт 4 4
8 700А.37.60.010 Элемент 1 1
9 700А.37.60.061-1 Панель 1 1
10 700А.37.60.013 Кронштейн 1 1
11 М4 Гайка 6 6
12 4.65Г Шайба 4 4
13 700А.38.05.180 Выключатель ВК 57 1 1
14 700А.37.05.190 Переключатель П 57 1 1
15 700А.37.60.030-01 Провод 98 1 1
15 700А.37.60.030-02 Провод 101 1 1
15 700А.37.60.030-03 Провод 118 1 1
15 700А.37.60.030 Провод 95 1 1
16 700А.37.60.040 Провод 95 1 1
17 700А.37.60.012 Шинка 1 1
18 M3 Гайка 2 2
19 700А.37.60.020 Жгут 1 1
