Электрооборудование кабины К-701, К-700А

Рис. 82 67 позиций Сборочная единица 700A.37.99.000 Электрооборудование кабины

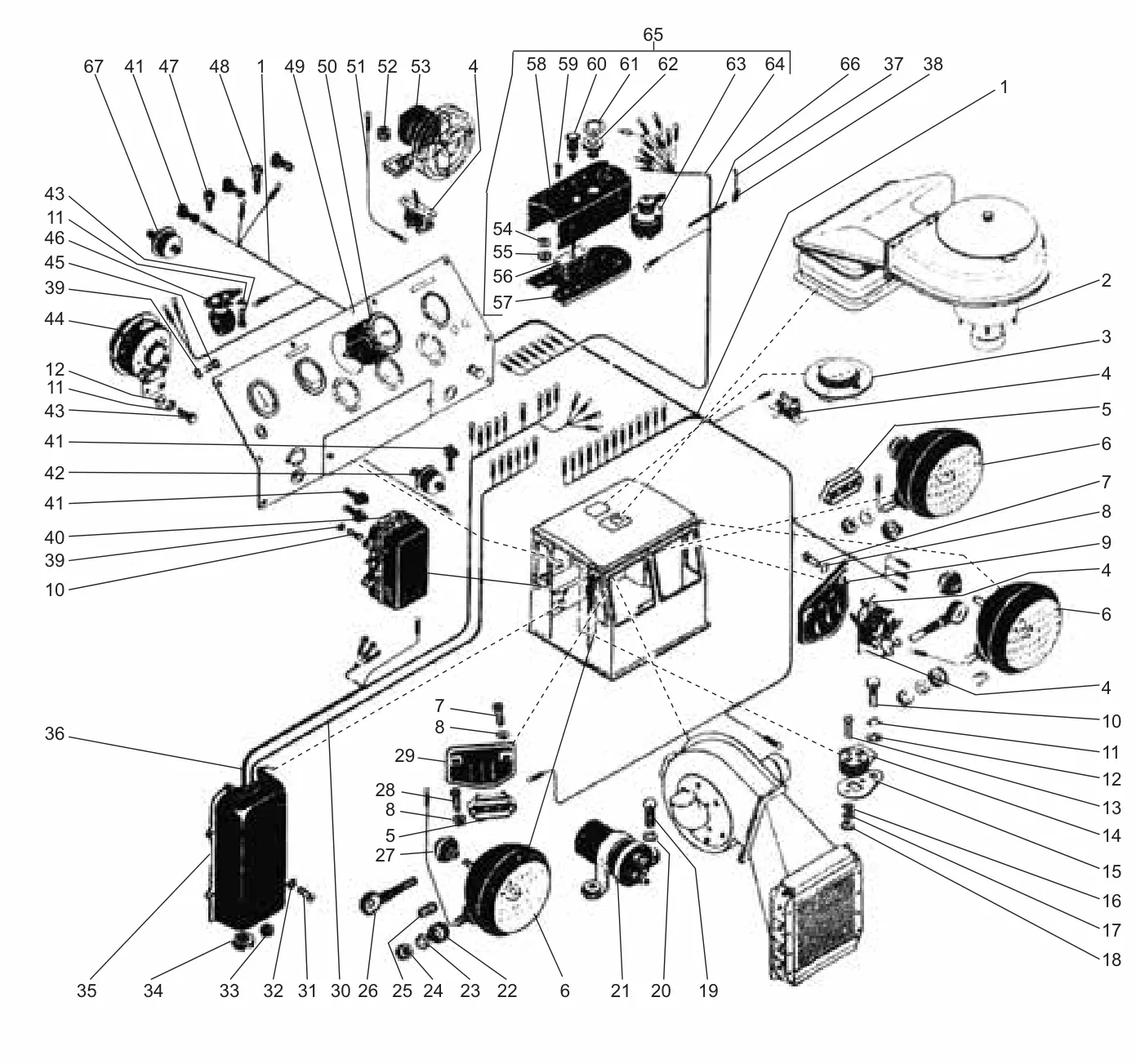

Схема: электрооборудование кабины К-701, К-700А, Рис. 82
Рис. 82 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700А.37.24.240-9 Жгут 1 1
2 700.81.01.020 Электродвигатель МЭ22 1 1
3 700.37.00.070-1 Плафон ПК201 1 1
4 700.38.05.180 Включатель ВК-57 4 4
5 700.37.00.520 Панель соединительная тип ПС4-А2 2 2
6 700.37.00.530 Фара поворотная ФГ16-Е (переделка) 3 3
7 М5Х12 Винт 4 4
8 5.01 Шайба 6 6
9 700А.37.00.420 Кожух 1 1
10 М6Х30 Болт 4 4
11 6.65Г Шайба 3 3
12 6.01 Шайба 2 2
13 М3Х30 Винт 2 2
14 700.37.00.260 Розетка штепсельная я 47-К 1 1
15 700А.37.00.066 Кронштейн 1 1
16 3.65Г Шайба 2 2
17 3.01 Шайба 2 2
18 М3 Гайка 2 2
19 М8Х20 Болт 6 6
20 8.01 Шайба 6 6
21 700А.37.00.200 Прерыватель РС 410В 1 1
22 700.37.00.013 Чашка 3 3
23 12.65Г Шайба 3 3
24 М12Х1.25 Гайка 9 9
25 700.37.00.012 Пружина 3 3
26 700.37.00.124-1 Опора 3 3
27 700.37.00.011-1 Шар 3 3
28 М5Х20 Винт 4 4
29 700.37.00.109-1 Кожух 1 1
30 700А.37.24.330-4 Пучок проводов Х 1 1
31 М5Х16 Винт 4 4
32 5.01 Шайба 4 4
33 700.37.00.092 Втулка 1 1
34 700.37.00.074-1 Втулка 1 1
35 700.37.00.068-2 Кожух 1 1
36 701.37.24.090-7 Жгут I 1 1
37 ХIII Шплинт 2 2
38 ХР Рамка 2 2
39 6.01 Шайба 5 5
40 700.37.00.130-5 Реле РР-362Б1 1 1
41 700.37.00.043-2 Наконечник 23 23
42 700.38.00.070-1 Датчик ММ359 1 1
43 М6Х16 Болт 2 2
44 700А.37.00.300 Сигнал С311 1 1
45 М6Х16 Болт 8 8
46 700.37.00.400 Фонарь освещения под капотом ПД-308 1 1
47 700.38.00.010 Датчик указатели температур ТМ-100 1 1
48 700.38.00.080 Сигнализатор температуры воды ТМ-103 1 1
49 701.38.05.000 Щиток 1 1
50 701.38.00.010 Тахоспидометр ТХ-133 1 1
51 700А.37.24.450-13 Провод 143 1 1
52 700.37.00.039 Втулка 1 1
53 700.37.00.310 Вентилятор кабины 1 1
54 4.65Г Шайба 2 2
55 М4 Гайка 2 2
56 700А.37.00.160 Переключатель П 576 1 1
57 700.37.00.141 Основание 1 1
58 700.37.00.129-1 Панель 1 1
59 М4Х12 Винт 2 2
60 700.38.05.150 Фонарь контрольной лампы ПД20-Д 1 1
61 700.38.05.125 Протектор 1 1
62 Кнопка на одно замыкание 1 1
63 700.37.00.590 Переключатель указателей поворота П118 1 1
64 700А.37.24.230-3 Пучок VI 1 1
65 700А.37.00.040-1 Щиток 1 1
66 ХЛ-400 Лента 2 2
67 700.38.00.060-1 Датчик ММ355 3 3
