Электрооборудование трактора К-701, К-700А

Рис. 81 69 позиций Сборочная единица 701.37.98.000 Электрооборудование передней полурамы, 700А.37.98.000 Электрооборудование передней полурамы, 700А.37.61.000-1 Электрооборудование задней полурамы

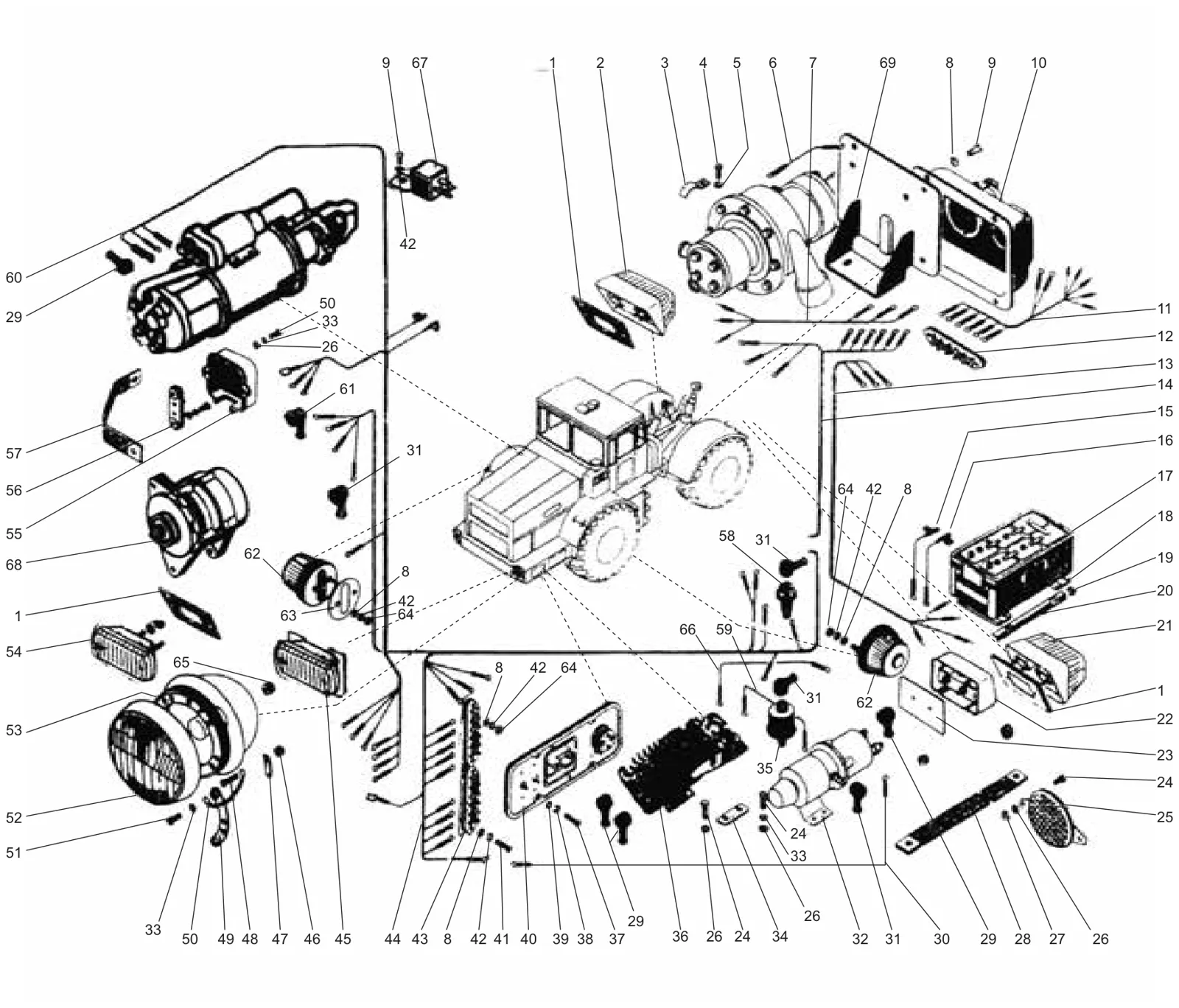

Схема: электрооборудование трактора К-701, К-700А, Рис. 81
Рис. 81 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700А.37.00.053 Прокладка 4 4
2 700А.37.00.100 Фонарь ФП 209 (правый) 1 1
3 700А.37.00.018-01 Скоба 5 5
4 М8Х16 Болт 17 17
5 8.65Г Шайба 23 23
6 700А.37.24.450-04 Провод 96 2 2
7 700А.37.24.420-1 Пучок проводов VII 1 1
8 5.01 Шайба 4 4
9 М5Х12 Винт 4 4
10 700А.37.00.340-2 Панель 1 1
11 700А.37.24.430-1 Пучок проводов VIII 1 1
12 700.37.00.570 Панель соединительная в сборе 1 1
13 700А.37.24.410-1 Пучок проводов V 1 1
14 700А.37.24.330-4 Пучок проводов Х 1 1
15 700А.37.00.051 Опора 4 4
16 700А.37.24.390-3 Провод 116 1 1
17 700А.37.24.400-3 Провод 114 1 1
18 700А.37.00.030 Батарея 2 2
19 М10 Гайка 4 4
20 700А.37.00.170 Угольник 2 2
21 700А.37.00.090 Фонарь ФП 209 (левый) 1 1
22 700.37.00.670 Фонарь ФП 200 1 1
23 700А.37.00.041 Прокладка 1 1
24 М6Х16 Болт 39 39
25 700А.37.00.230 Световозвращатель ФП 310 2 2
26 6.01 Шайба 13 13
27 М6 Гайка 2 2
28 700А.37.24.540 Перемычка 1 1
29 700.37.00.094-1 Наконечник 4 4
30 700А.37.24.450-10 Провод 133 1 1
31 700.37.00.043-2 Наконечник 23 23
32 700А.37.00.020-1 Выключатель «массы» (1300.3737) 1 1
33 6.65Г Шайба 20 20
34 700А.37.00.042 Прокладка 2 2
35 700.38.00.060-1 Датчик ММ355 1 1
36 700.37.00.120 Преобразователь (141.3759-10) 1 1
37 М4Х12 Винт 13 13
38 4.65Г Шайба 24 24
39 4.01 Шайба 4 4
40 700А.37.00.220-3 Щиток 1 1
41 М5Х20 Винт 6 6
42 5.65Г Шайба 26 26
43 700.37.00.580 Панель соединительная в сборе 1 1
44 701.37.24.090-5 Жгут 1 1
45 700А.37.00.110 Фонарь ПФ 204 1 1
46 700А.37.00.63 Втулка 8 8
47 700А.37.00.067 Планка 16 16
48 М6Х18 Винт 4 4
49 700А.47.00.140 Планка 1 1
50 700А.37.24.450-15 Провод 75 12 12
51 М5Х16 Винт 2 2
52 700А.37.00.190-2 Фара ФГ -122БВ 2 2
53 700А.37.00.059 Амортизатор 1 1
54 700А.37.00.120 Фонарь ПФ 204 1 1
55 700.37.00.128-2 Крышка 1 1
56 700.37.00.520 Панель соединительная тип ПС4-А2 1 1
57 700А.37.24.100-1 Перемычка 1 1
58 700.38.00.010 Датчик указатели температур ТМ-100 1 1
59 701.37.24.220-01 Провод 53 1 1
60 701.37.24.190-4 Пучок проводов ХI 1 1
61 700.37.00.031-2 Наконечник 2 2
62 700А.37.00.210 Повторитель УП 101 2 2
63 700А.37.00.058 Прокладка 2 2
64 М5 Гайка 22 22
65 700.37.00.092 Втулка 3 3
66 700А.37.24.450-02 Провод 52 1 1
67 701.37.00.060 Реле РС 502 1 1
68 Г287Д Генератор 1 1
69 700А.37.00.270 Кронштейн 1 1
