Система отопления и кондиционирования К-744Р2

Рис. 48 каталога ПТЗ 27 позиций Сборочная единица 744Р1-8100000-3-02

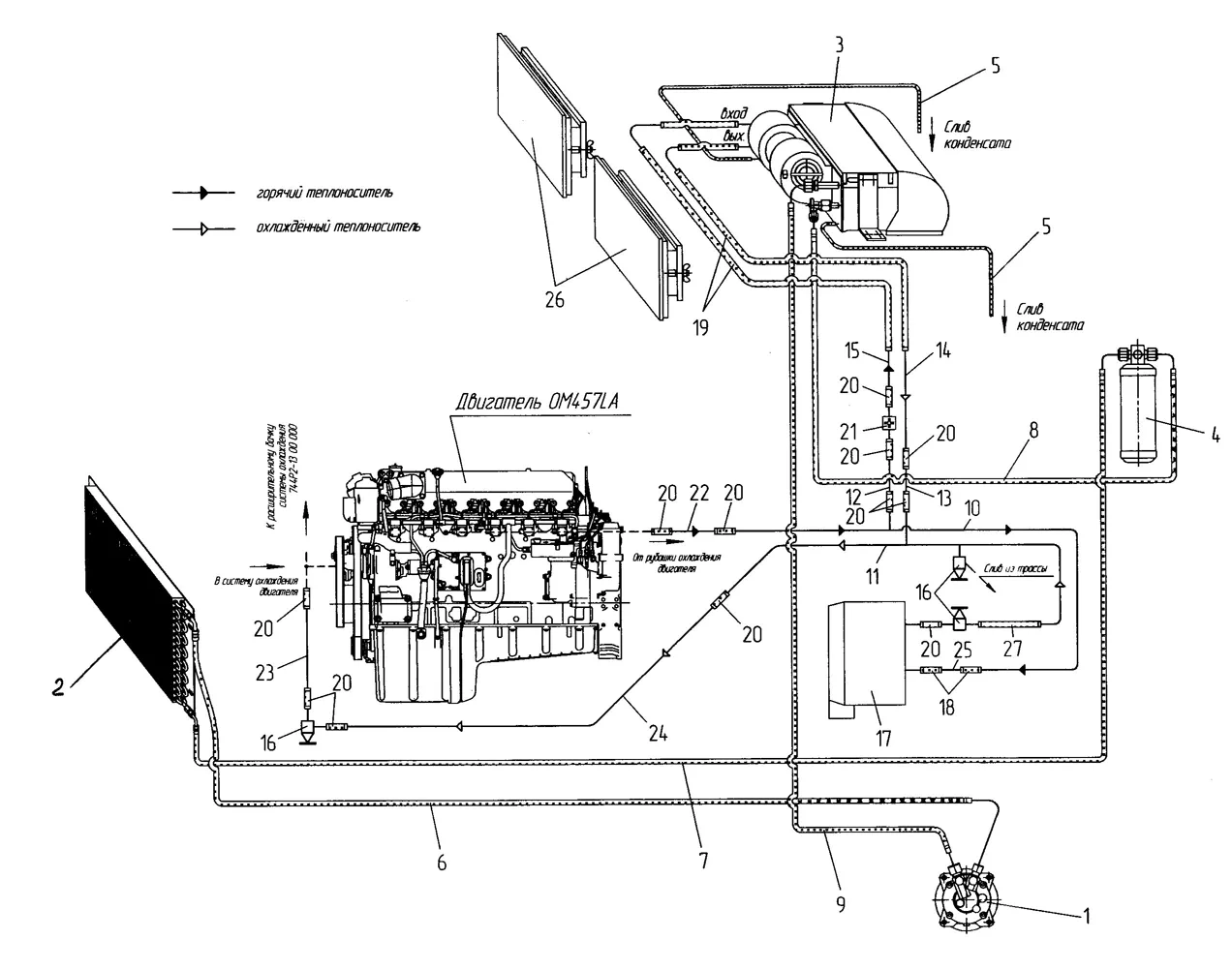

Схема: система отопления и кондиционирования К-744Р2, Рис. 48
Рис. 48 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 01-007985-00 Компрессор ИР-150 1 шт.
2 02-030860-00 Конденсатор 1 шт.
3 99-030359-00 Испаритель 1 шт.
4 04-003977-02 Ресивер 1 шт.
5 Трубка отвода конденсата 12х2 2х3,5 м
6 05-030021-00 Хладонопровод "компрессор – конденсатор" 1 шт.
7 05-030022-00 Хладонопровод "конденсатор – ресивер" 1 шт.
8 05-030023-00 Хладонопровод "ресивер - испаритель" 1 шт.
9 05-030024-00 Хладонопровод "испаритель – компрессор" 1 шт.
10 744Р2-8100420 Труба 1 шт.
11 744Р-8110020 Труба 1 шт.
12 744Р-8110011-01 Труба 1 шт.
13 744Р-8110011-02 Труба 1 шт.
14 744Р-8110011-03 Труба 1 шт.
15 744Р-8110011-04 Труба 1 шт.
16 ВС-11 (Кр. 29) Кран 3 шт.
17 ОТ-2-У2-24-03 Отопитель 1 шт.
18 16х25-1,5 Рукав 2х0,1 м
19 744Р-8110015-1-03 Трубка 2 шт.
20 701.8100014-1 Трубка 12 шт.
21 Кран включения обогрева 1 шт.
22 744Р2-8100301 Труба 1 шт.
23 744Р2-8100302 Труба 1 шт.
24 744Р2-8100304 Труба 1 шт.
25 744Р-8110021 Труба 1 шт.
26 С48140 Фильтр 2 шт.
27 744Р-8110015-1-01 Трубка 1 шт.
