Блок управления К-744Р2

Рис. 49 каталога ПТЗ 19 позиций Сборочная единица 744Р2-6750000

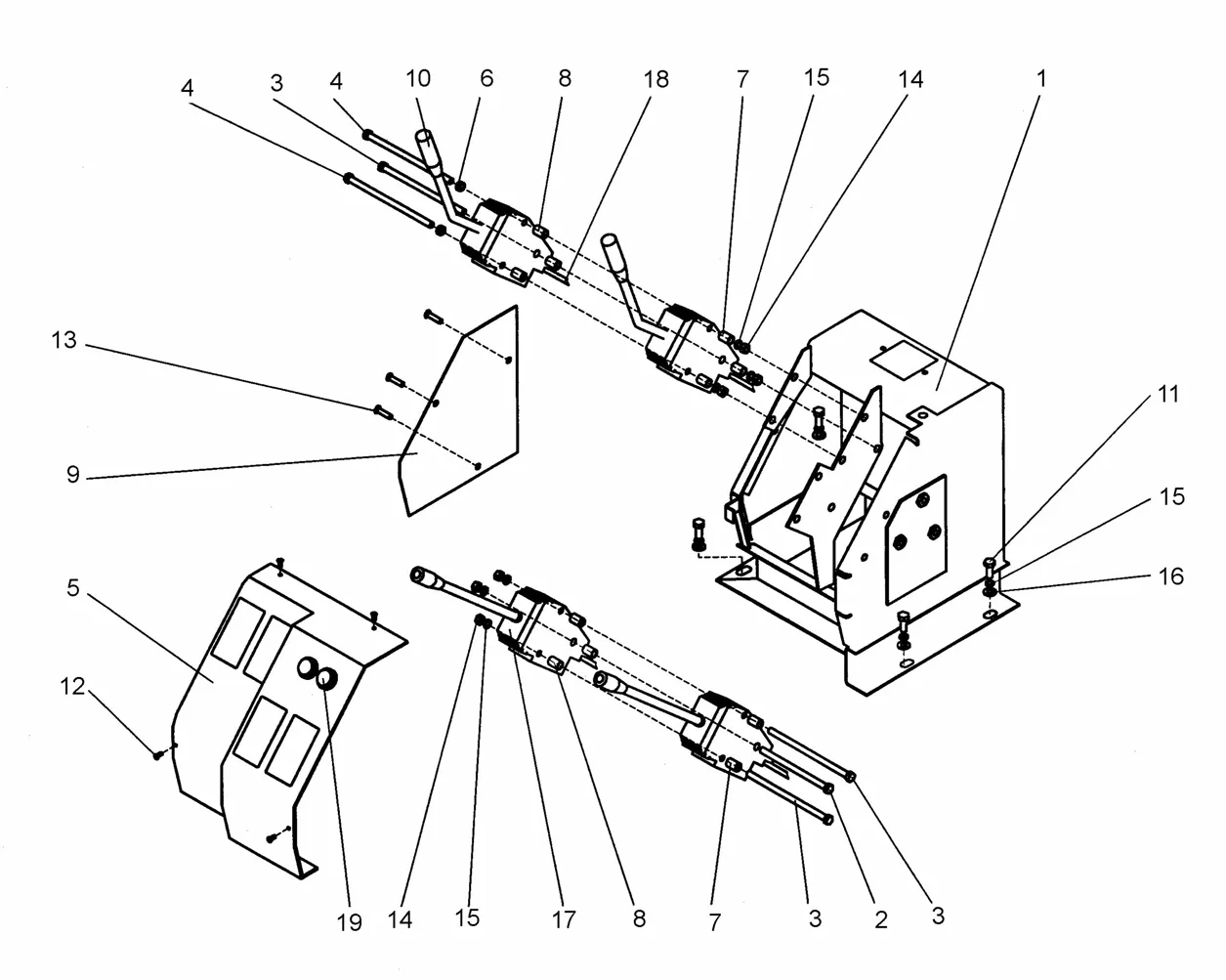

Схема: блок управления К-744Р2, Рис. 49
Рис. 49 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 744Р2-6750010-1 Каркас 1 шт.
2 744Р-6750060 Болт 1 шт.
3 744Р-6750060-01 Болт 3 шт.
4 744Р-6750060-02 Болт 2 шт.
5 744Р2-6750064 Панель 1 шт.
6 744Р-6750005 Втулка 2 шт.
7 744Р-6750005-01 Втулка 5 шт.
8 744Р-6750005-03 Втулка 6 шт.
9 744Р-6750067-1 Крышка 1 шт.
10 744Р-6750098 Рукоятка 2 шт.
11 М8х20 Болт 4 шт.
12 М4х10 Винт 4 шт.
13 М6х25 Винт 3 шт.
14 М8 Гайка 6 шт.
15 М8.65Г Шайба 10 шт.
16 8 Шайба 4 шт.
17 212506 Рукоятка управления гидрораспределителем 2 шт.
18 Kabel 209-17901350 Трос привода золотников гидрораспределителя 2 шт.
19 2822.3710 Выключатель 2 шт.
