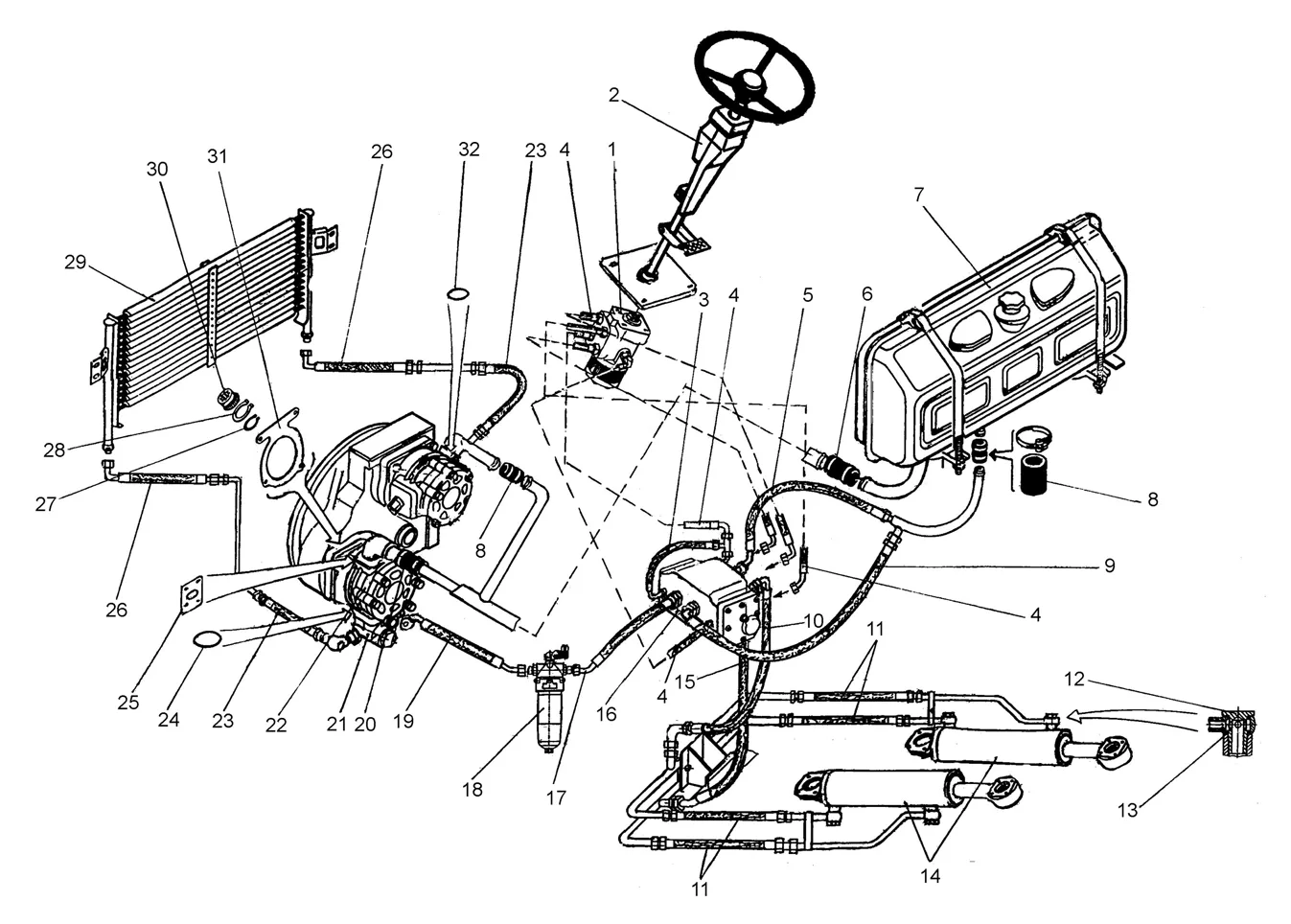

Схема гидравлической системы управления поворотом К-744Р2

Рис. 36 каталога ПТЗ 32 позиции Сборочная единица 703МА-3400000

Проще заменить узел целиком? Насос дозатор РМ 2000 с комплектом для Кировец к-700, к-700а, к-701, к-702, к-744 (замена ГУР) — от 89 500 ₽
Схема: схема гидравлической системы управления поворотом К-744Р2, Рис. 36
Рис. 36 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 OSPBX 500LS 150-1086 Насос-дозатор "Danfoss" 1 шт.
2 744Р2-3401010 Рулевая колонка 1 шт.
3 744Р1-3400230 Рукав Dy10 1 шт.
4 744Р1-3400230-01 Рукав Dy10 5 шт.
5 744Р1-3400220-06 Рукав Dy20 1 шт.
6 65х77,5-0,3 Рукав 0,12 м
7 700А.4614000-3 Гидробак 1 шт.
8 42х55-1,6 Рукав 0,24 м
9 744Р1-3400220-02 Рукав Dy20 1 шт.
10 744Р1-3400220-03 Рукав Dy20 1 шт.
11 744Р1-3400270 Рукав Dy16 4 шт.
12 744Р-3429001 Болт 4 шт.
13 030-034-25-1-3 Кольцо 8 шт.
14 Н700А.3429000 Гидроцилиндр 2 шт.
15 744Р-4600250-2 Рукав Dy20 1 шт.
16 OSQA4 Усилитель потока "Данфосс" 1 шт.
17 744Р-4600250-2-02 Рукав Dy20 1 шт.
18 SPM302B6FV11B4DVE5 Фильтр напорный 1 шт.
19 744Р2-3400120 Рукав Dy20 1 шт.
20 50х61,5-1,5 Рукав 0,12 м
21 744Р1-3406000 Регулятор расхода 1 шт.
22 НШ100А-3Л Насос 1 шт.
23 744Р1-3400190 Рукав Dy20 2 шт.
24 050-056-36-1-3 Кольцо 1 шт.
25 700А.1700071 Прокладка 1 шт.
26 744Р1-3400220 Рукав Dy20 2 шт.
27 С34 Кольцо 1 шт.
28 С45 Кольцо 1 шт.
29 744Р1-3404000-1 Радиатор масляный 1 шт.
30 744Р-1600013 Муфта 1 шт.
31 700А.1602064-1 Прокладка 1 шт.
32 048-054-36-1-3 Кольцо 1 шт.
