Колонка рулевая (Данфосс) К-744Р2

Рис. 37 каталога ПТЗ 33 позиции Сборочная единица 744Р2-3401000

Проще заменить узел целиком? Насос дозатор РМ 2000 с комплектом для Кировец к-700, к-700а, к-701, к-702, к-744 (замена ГУР) — от 89 500 ₽

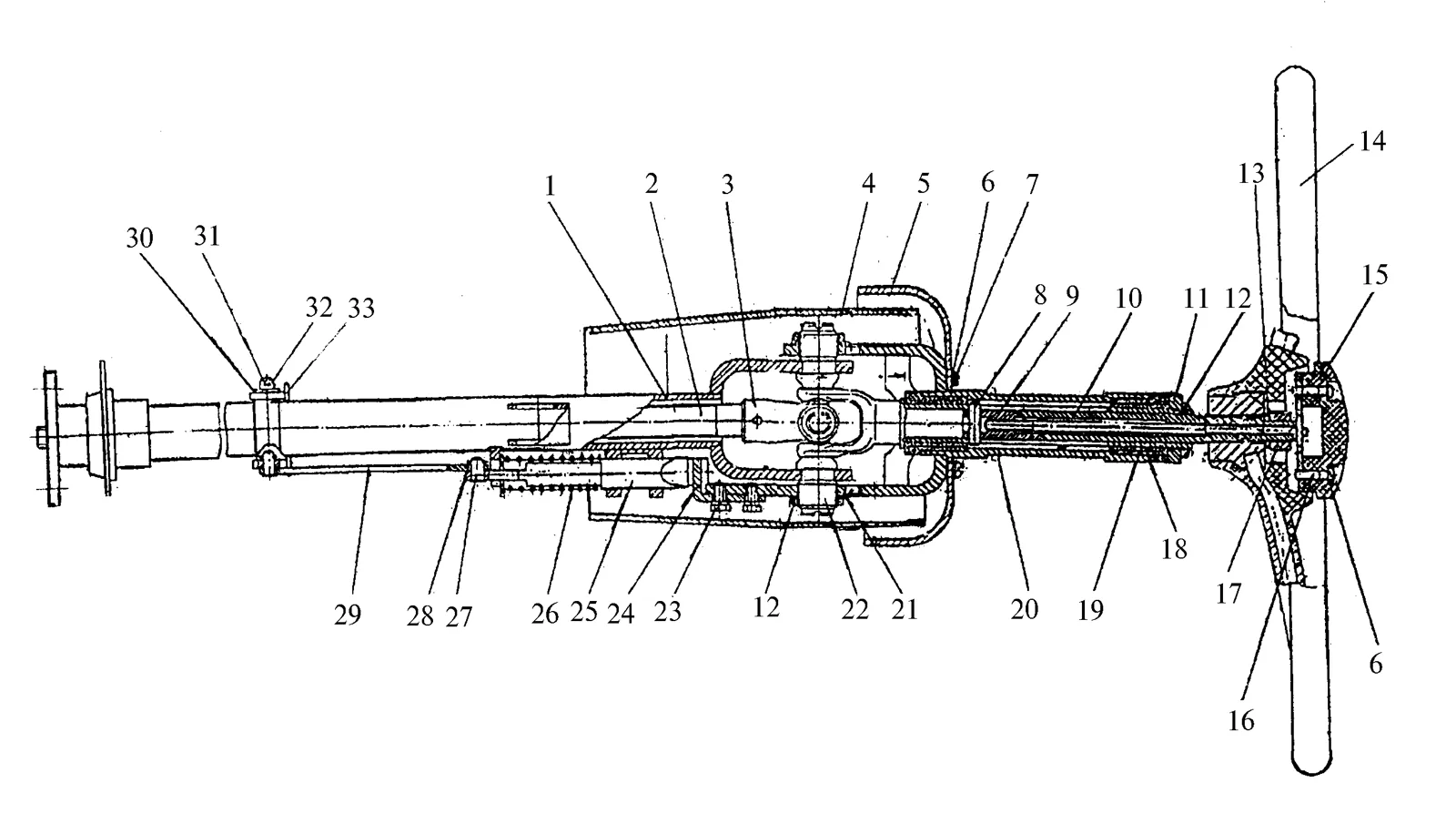

Схема: колонка рулевая (Данфосс) К-744Р2, Рис. 37
Рис. 37 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 744Р-3401030-1 Колонка 1 шт.
2 744Р-3401001 Вал 1 шт.
3 744Р-3401090 Вал 1 шт.
4 2256010-3401035 Кожух 1 шт.
5 2256010-3401027 Колпак 1 шт.
6 6.65Г Шайба 8 шт.
7 ВМ6х12 Винт 4 шт.
8 2256010-3401029 Штифт 1 шт.
9 2256010-3401033 Стопор 1 шт.
10 744Р-3401011 Вал 1 шт.
11 744Р-3401012 Гайка 1 шт.
12 700А.3401021 Гайка 3 шт.
13 744Р-3401100 Стержень 1 шт.
14 66-3402015-02ТУ 6-19-262-84 Колесо рулевое 1 шт.
15 744Р-3400007 Маховик 1 шт.
16 ВМ6х25 Винт 4 шт.
17 М16 Гайка 1 шт.
18 2256010-3401022 Втулка 2 шт.
19 2256010-3401021 Амортизатор 2 шт.
20 744Р-3401080 Вилка 1 шт.
21 700А.3401022 Шайба стопорная 2 шт.
22 700А.3401019 Ось 2 шт.
23 М8х16 Болт 4 шт.
24 744Р-3401060 Сектор 1 шт.
25 700А.3401015 Стопор 1 шт.
26 700А.3401014 Пружина 1 шт.
27 6-8х16 Ось 2 шт.
28 2х14 Шплинт 2 шт.
29 744Р-3401002 Тяга 1 шт.
30 10.01 Шайба 1 шт.
31 2,5х16 Шплинт 1 шт.
32 6-10х65 Ось 1 шт.
33 700А.3401070 Педаль 1 шт.
