Редуктор односкоростной трактора К-701, К-700А

Рис. 95 37 позиций Сборочная единица 701.42.02.000 Редуктор односкоростной, 700А.42.02.000-1 Редуктор односкоростной

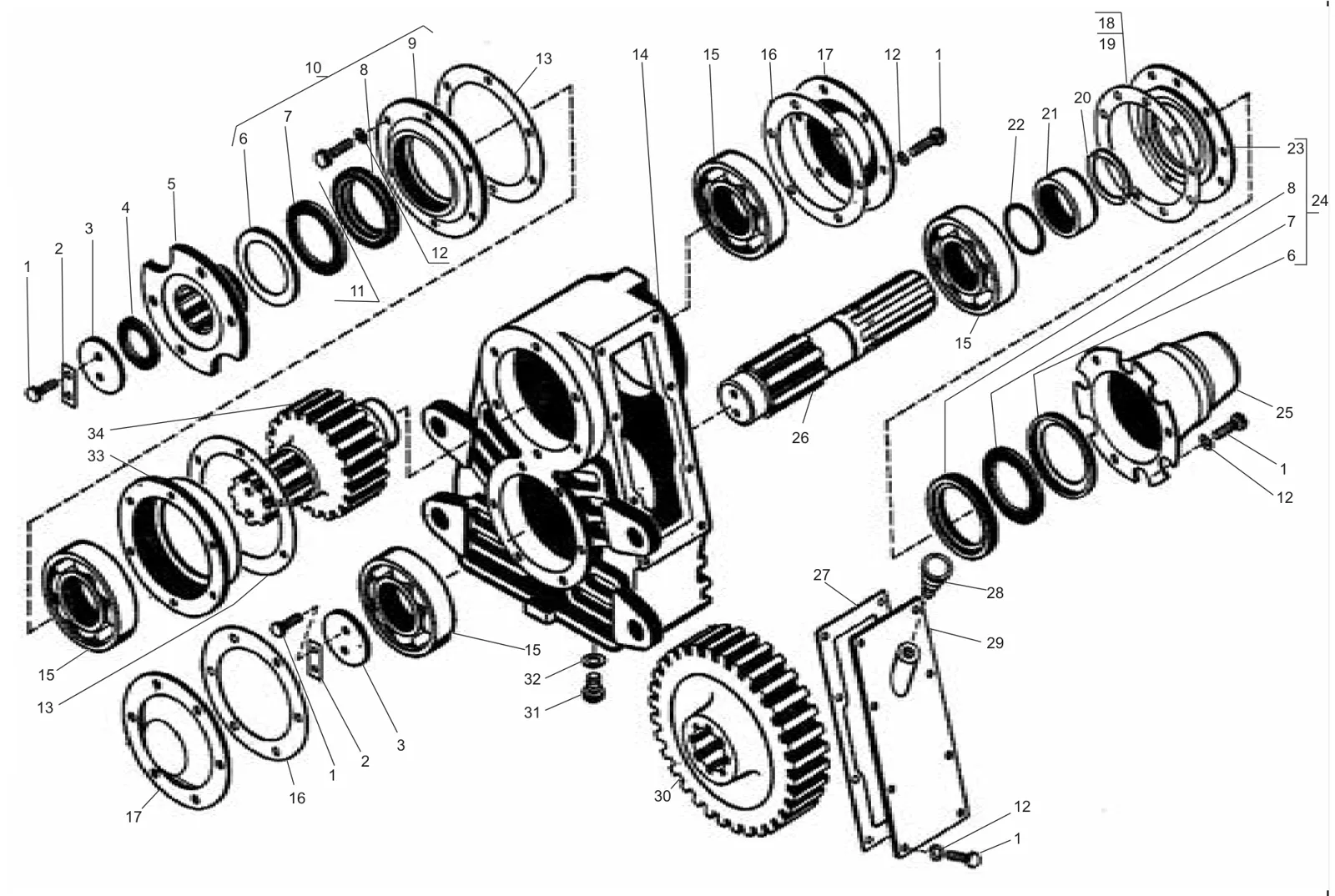

Схема: редуктор односкоростной трактора К-701, К-700А, Рис. 95
Рис. 95 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 М8×20 Болт 33 33
2 700.42.02.047 Планка 2 2
3 700.42.02.016 Шайба 2 2
4 700.42.02.029 Кольцо 1 1
5 700.42.02.028-1 Фланец 1 1
6 700.42.02.013 Корпус 2 2
7 700А.42.30.026 Кольцо 2 2
8 1,1-70×95-3 Манжета 2 2
9 700.42.02.011-1 Крышка 1 1
10 700.42.02.090 Крышка 1 1
11 М8×30 Болт 6 6
12 8.65Г Шайба 35 35
13 700.42.02.034-1 Прокладка 2 2
14 700.42.02.025-1 Корпус 1 1
15 311 Подшипник 4 4
16 700.42.02.035-1 Прокладка 2 2
17 700.42.02.026 Крышка 2 2
18 700.42.02.048-01 Прокладка 5 5
19 700.42.02.048-02 Прокладка 5 5
20 700.42.02.037-1 Полукольцо 2 2
21 700.42.02.027-1 Втулка 1 1
22 У-55×50-3 Кольцо 1 1
23 700.42.02.011 Крышка 1 1
24 700.42.02.060 Крышка 1 1
25 700.42.02.080 Кожух 1 1
26 700.42.02.074-1 Вал — 1
26 701.42.02.019 Вал 1 —
27 700.42.02.036-1 Прокладка 1 1
28 700.42.02.050 Сапун 1 1
29 700.42.02.040-2 Крышка 1 1
30 700.42.02.017-1 Шестерня — 1
30 701.42.02.017 Шестерня 1 —
31 700А.14.05.021-01 Пробка 2 2
32 ФТ12×18×1,5 Прокладка 2 2
33 700.42.02.019-1 Стакан 1 1
34 700.42.02.018-1 Вал-шестерня — 1
34 701.42.02.018 Вал-шестерня 1 —
