Механизм отбора мощности трактора К-701, К-700А

Рис. 94 61 позиция Сборочная единица 701.42.00.000-1 мощности, 700А.42.00.000-1 мощности

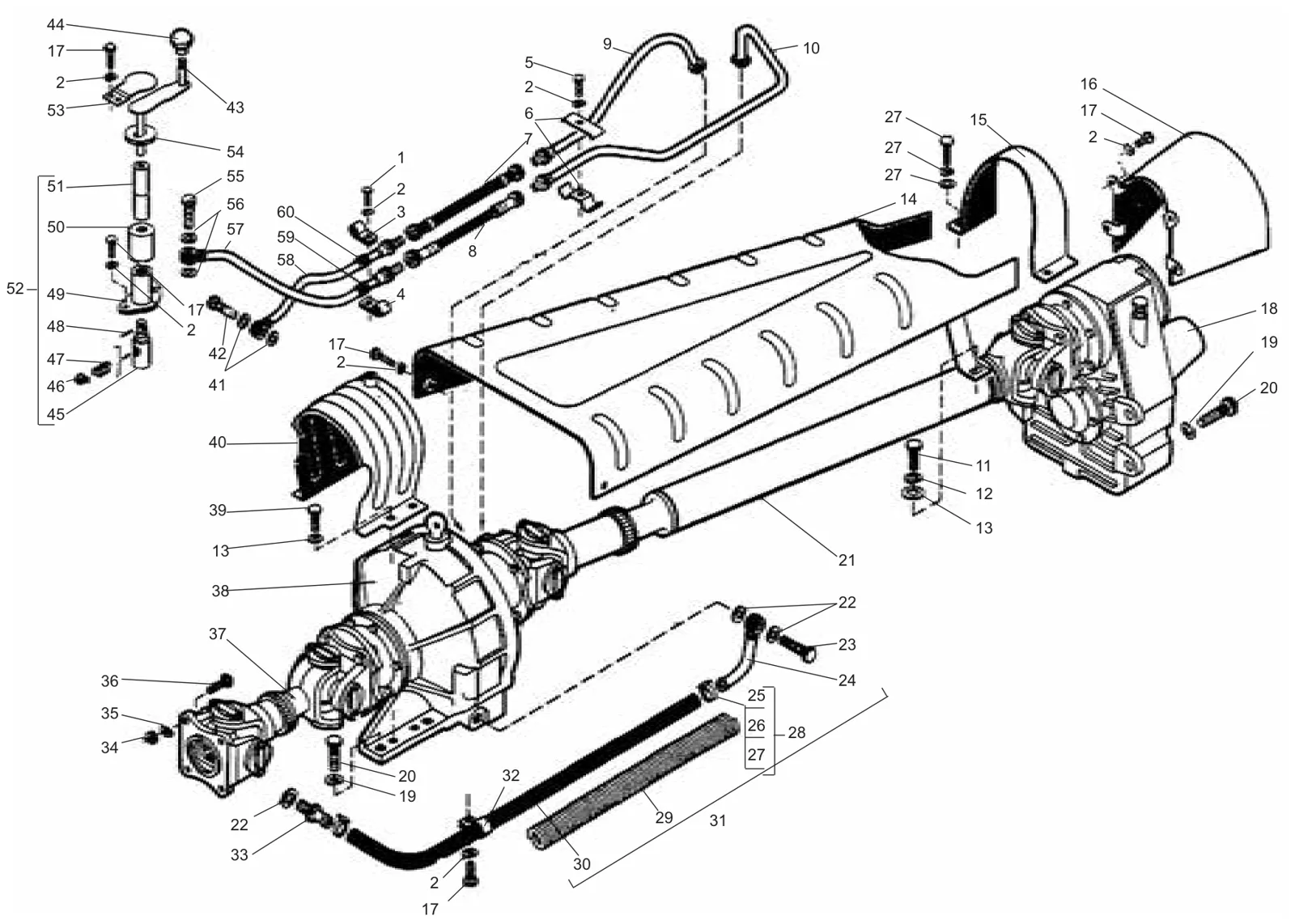

Схема: механизм отбора мощности трактора К-701, К-700А, Рис. 94
Рис. 94 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 М8×20 Болт 1 1
2 8.65Г Шайба 13 13
3 12-11 Скоба 1 1
4 20-9-28 Скоба 1 1
5 М8×35 Болт 1 1
6 700.34.00.019 Скоба 2 2
7 700А.42.00.090 Рукав 1 1
8 700.17.24.370 Рукав 1 1
9 700А.42.00.060-1 Труба 1 1
10 700А.42.00.060-02 Труба 1 1
11 М10×25 Болт 4 4
12 10.65Г Шайба 8 8
13 10.01 Шайба 6 6
14 700А.42.00.040-1 Кожух 1 1
15 700.84.00.041 Кожух 1 1
16 700А.42.00.140 Кожух 1 1
17 М8×16 Болт 11 11
18 700.42.02.000-1 Редуктор — 1
18 701.42.02.000 Редуктор 1 —
19 20.65Г Шайба 8 8
20 М20× 1,5х55 Болт 8 8
21 700А.42.39.000-2 Вал 1 1
22 700.34.22.042 Прокладка 3 3
23 700А.42.00.031 Болт 1 1
24 700А.42.00.120-1 Угольник 1 1
25 33-38 Лента 2 2
26 ХР Рамка 2 2
27 ХШ Шплинт 2 2
28 33-38-3 Хомут 2 2
29 700А.42.00.035-1 Оболочка 1 1
30 25×3,5-16 Рукав 1 1
31 700А.42.00.110-1 Рукав 1 1
32 40-9 Скоба 1 1
33 700А.42.00.130 Штуцер 1 1
34 М16×1.5 Гайка 16 16
35 16.65Г Шайба 16 16
36 700.22.00.013 Болт 16 16
37 700А.42.38.000 Вал 1 1
38 700А.42.30.000 Муфта 1 1
39 М10×20 Болт 4 4
40 700А.42.00.010 Кожух 1 1
41 ФТ12×18×1,5 Прокладка 2 2
42 700.11.17.039 Болт 1 1
43 700А.42.00.100 Рукоятка 1 1
44 700.37.00.011-1 Шар 1 1
45 700.17.19.590-1 Втулка 1 1
46 Б9,525>200 Шарик 1 1
47 700.17.17.037 Пружина 1 1
48 4Пр22а×18 Штифт 1 1
49 700.17.19.125 Стакан 1 1
50 700.17.19.126 Колпачок 1 1
51 700.17.19.640 Втулка 1 1
52 700.17.19.580-1 Рычаг 1 1
53 700.00.17.059 Пластина 1 1
54 700А.42.00.022 Уплотнитель 1 1
55 700.17.24.023-2 Болт 1 1
56 700.17.01.413 Прокладка 2 2
57 700А.42.00.070-1 Труба 1 1
58 700А.42.00.080-1 Труба 1 1
59 700А.11.00.057-02 Втулка 1 1
60 700А.11.00.057 Втулка 1 1
