Гидроцилиндр К-701, К-700А

Рис. 64 31 позиция Сборочная единица 700А.34.29.000 Гидроцилиндр

Проще заменить узел целиком? Гидроусилитель руля ГУР 700.34.22.000-5 для тракторов к-700, 701. 2026г. — от 28 000 ₽

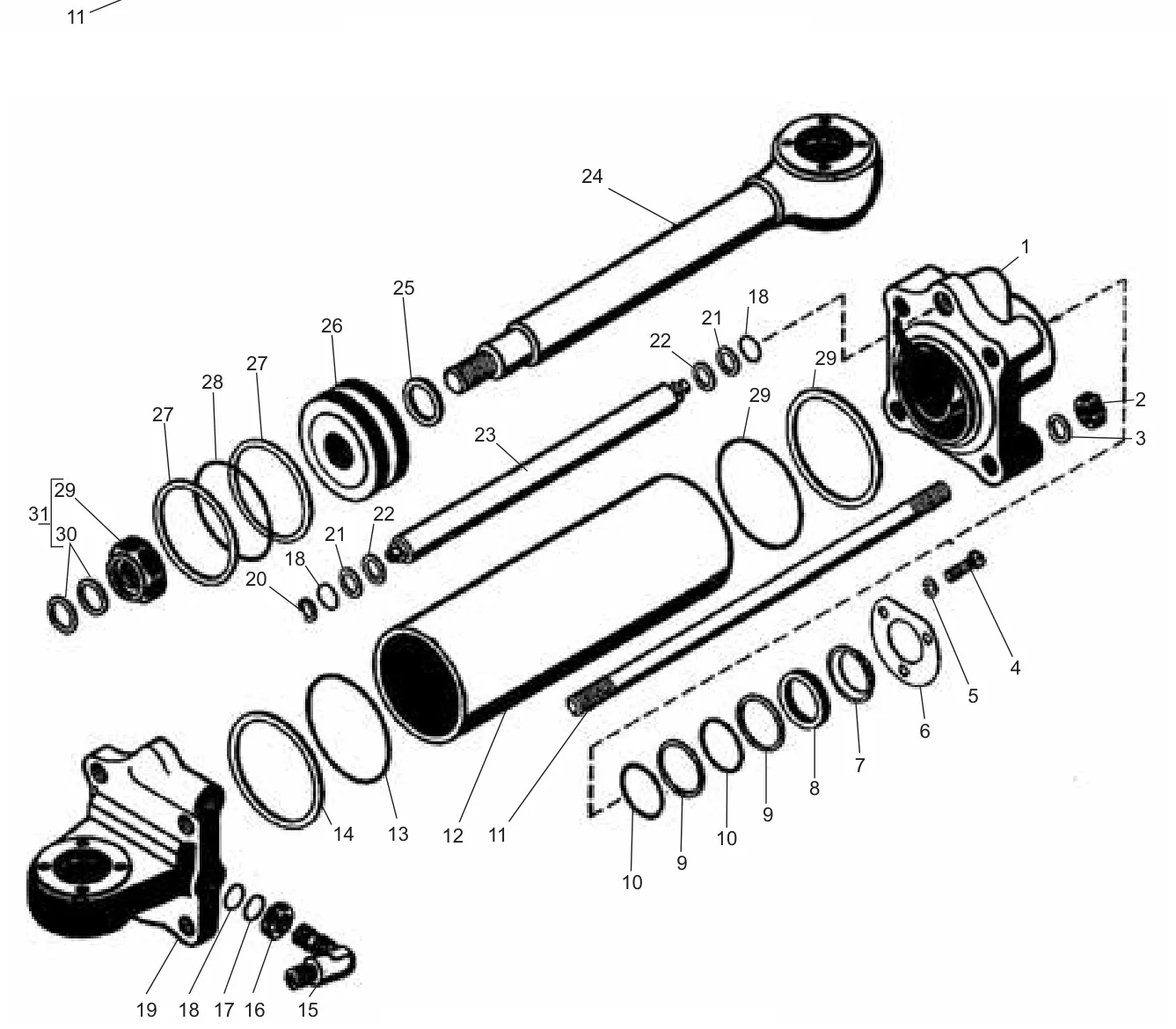

Схема: гидроцилиндр К-701, К-700А, Рис. 64
Рис. 64 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700А.34.29.025 Крышка передняя 1 1
2 М20×1.5 Гайка 4 4
3 20.65Г Шайба 4 4
4 М10×20 Болт 3 3
5 10.65Г Шайба 3 3
6 700.46.12.021 Крышка 1 1
7 700А.34.29.022 Скребок 1 1
8 700.46.12.023 Манжета 1 1
9 700.46.12.026-3 Шайба 2 2
10 050-060-58-1-3 Кольцо 2 2
11 700А.34.29.019 Шпилька 4 4
12 700А.34.29.024 Корпус 1 1
13 У-125×120-3 Кольцо 2 2
14 700А.34.29.018-02 Шайба 2 2
15 700А.34.29.017 Угольник 2 2
16 М24×2 Гайка 2 2
17 018-022-25-1-3 Кольцо 2 2
18 020-025-30-1-3 Кольцо 4 4
19 700А.34.29.010 Крышка задняя 1 1
20 16.65Г Шайба 1 1
21 700.46.12.026-5 Шайба 2 2
22 700.46.12.017 Шайба 2 2
23 700.46.12.212 Маслопровод 1 1
24 700А.34.29.040 Шток 1 1
25 У-55×50-3 Кольцо 1 1
26 700А.34.29.016-1 Поршень 1 1
27 700А.34.29.018-01 Шайба 2 2
28 115-125-58-1-3 Кольцо 1 1
29 700.46.12.012 Гайка 1 1
30 700.46.12.011 Кольцо 2 2
31 700.46.12.040 Гайка 1 1
