Коробка передач колесного трактора Т-150
Производство и продажа новых КПП на колесный трактор Т-150. Коробка передач Т-150к и Т-150 механическая с гидрофицированным переключением передач на ходу без разрыва потока мощности. То есть КПП т 150к можно переключать не просто на ходу, но и под нагрузками.
-
Обкатка
на стенде -
Отгрузка
со склада -
Гарантия
1 год -
Упаковка
бесплатно -
Груз в ТК
застрахован

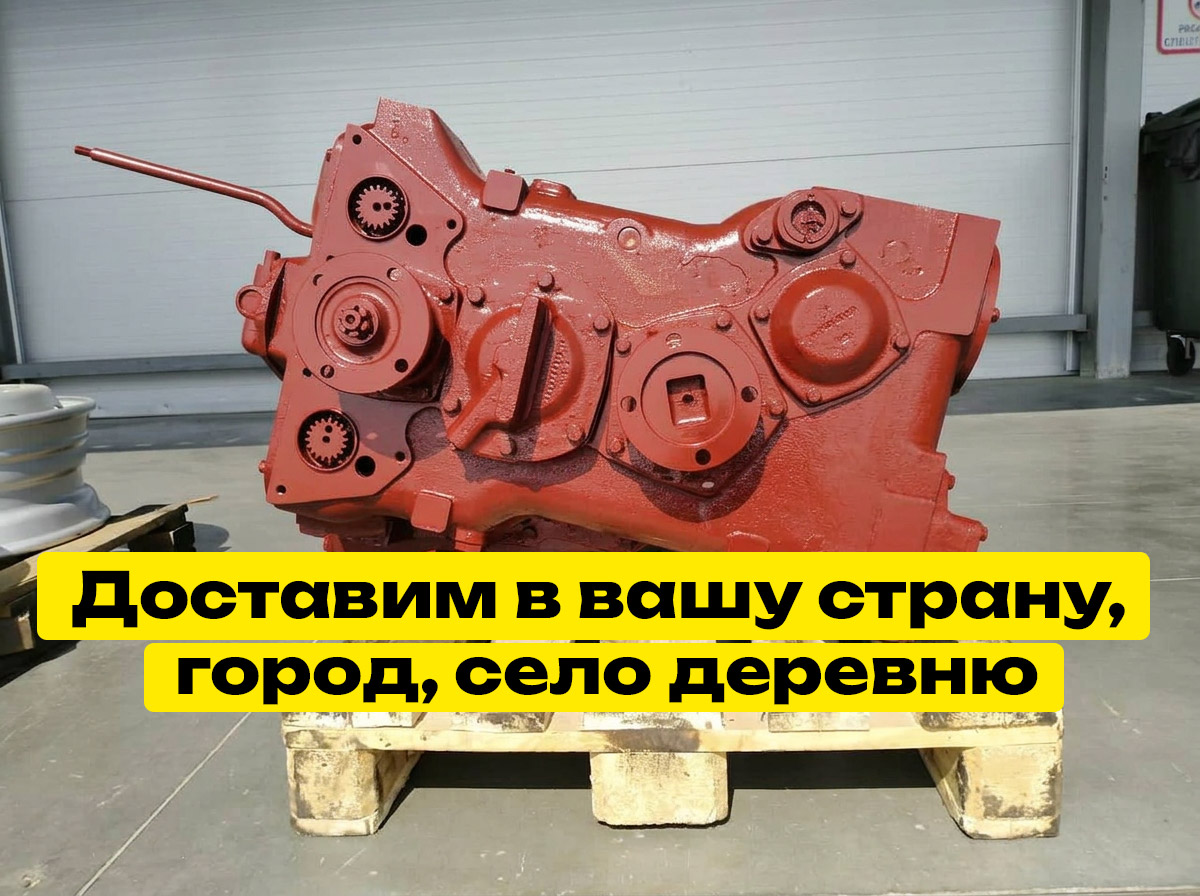

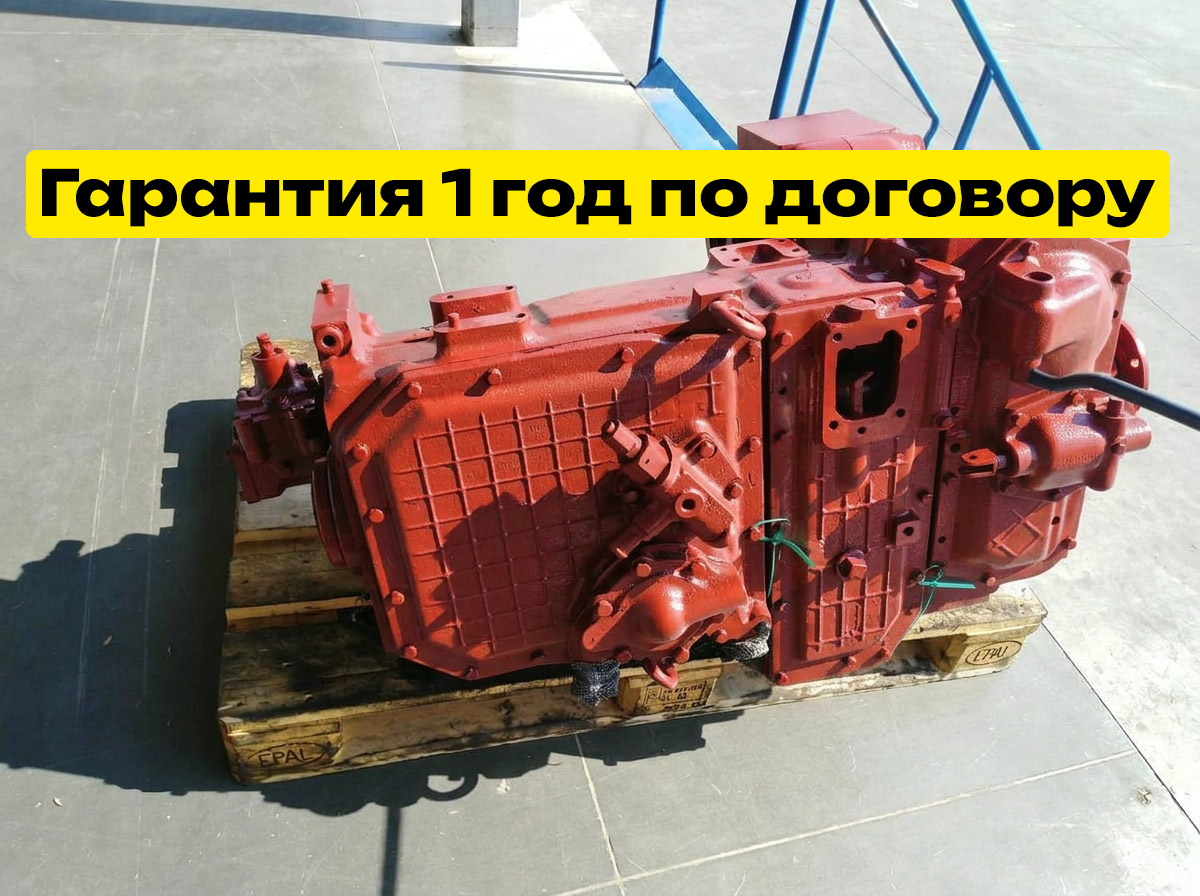

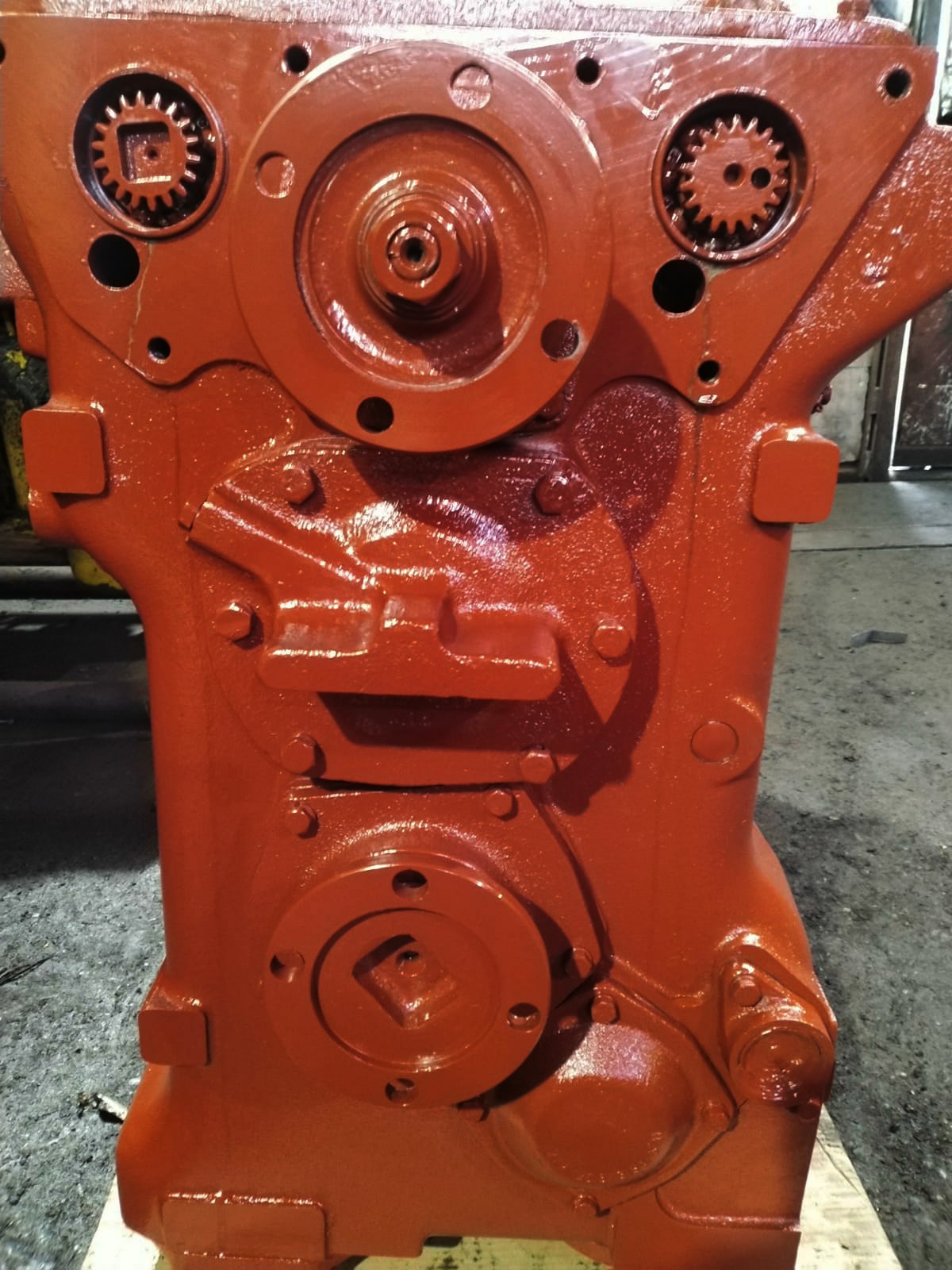

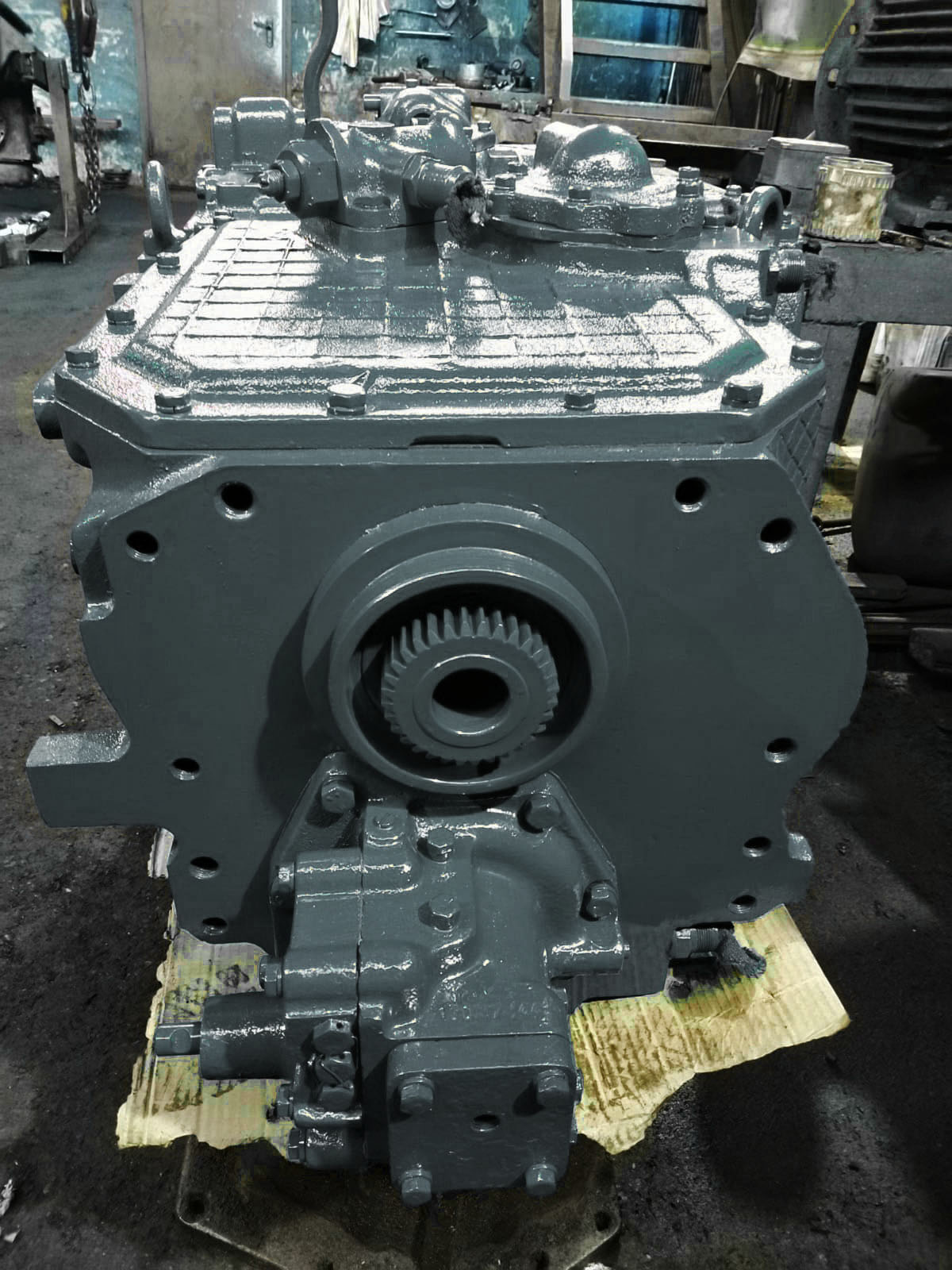

Рис. КПП Т-150 с раздаточной коробкой в сборе
КПП Т-150К состоит из двух агрегатов: коробки передач и раздаточной коробки, которые жестко соединены болтами друг с другом (рис. 31).1 — подвижная шестерня включения переднего моста; 2 — вал привода переднего моста, 3 — вал редуктора диапазона; 4 — гидроподжимная муфта задняя; 5 —гидроподжимная муфта передняя; 6 — вторичный вал; 7 — распределитель гидросистемы КПП, 8— вал привода ВОМ; 9 — первичный вал; 10 — ведущая шестерня IV передачи; 11 — ведущая шестерня I передачи; 12 — ведущая шестерня I передачи; 13 — ведущая шестерня III передачи; 14 — рычаг переключения диапазонов; 15— подвижная шестерня включения заднего хода; 16— валик включения заднего хода; 17 — механизм блокировки переключения 1 диапазонов, 18 —рычаг включения переднего поста, 19 —рычаг включения привода ВОМ, 20—шестерня привода насосов и включения ВОМ; 21—ведущая шестерня III диапазона; 22 — ведущая шестерня II диапазона; 23 — первичный вал раздаточной коробки; 24—зубчатая муфта переключения диапазонов; 25 — вал привода заднего моста.
Коробка передач Т-150К механическая, четырехскоростная с шестернями постоянного зацепления и персональными гидроподжимными муфтами.
В ее корпусе установлены: первичный вал 9 с посаженными на нем шестернями 10, 11, 12, 13 и соединенный эвольвентными шлицами с валом муфты сцепления; вторичный вал 6 с шестернями и гидроподжимными муфтами 4, 5, вал 3 редуктора первого диапазона с шестернями. Сверху корпус закрыт крышкой, на которой установлены фильтр и перепускной клапан гидросистемы коробки передач.
Переключение передач в КПП Т-150 осуществляется без разрыва потока мощности поворотом золотника распределителя 7 при помощи гидравлической системы. Золотник распределителя 7 имеет четыре фиксированных положения, каждое из которых обеспечивает включение соответствующей
передачи.В конструкции КПП предусмотрен механизм блокировки, предотвращающий запуск дизеля при включенной передаче, а также механизм 17 блокировки,который дает возможность переключать диапазоны только при полностью выключенной муфте главного сцепления.
-
Для наших клиентов мы предоставляем несколько вариантов оплаты
- Оплата по счету
- Оплата в офисе компании в г. Чебоксары
Габаритные размеры
длина: 1 м.
ширина: 0.7 м.
высота: 1.2 м.
вес: 700 кг.Отгрузка со склада
Страховка включена в стоимость доставки.
Доставка осуществляется в любой регион России, Казахстана и стран СНГ.
- Транспортной компанией (авто, авиа и ЖД транспортом)
- Собственным транспортом компании «Трактор Сервис»
- Самовывозом со склада компании «Трактор Сервис» в г. Чебоксары.
На все узлы действует гарантийный срок 1 год или 2000 моточасов, в течении всего гарантийного срока условия гарантии позволяют незамедлительно обменять узел при любой неисправности на новый.
