Механизм навески в сборе 700А.46.28.000-3. Верхняя и нижняя части. Для тракторов 700, к701, к702, к703, к744. 2026г.

Состав механизма навески К-700 (из чего состоит)

Мы осуществляем поставки механизмов навески и другого оборудования для тракторов К-700/701/702/703/744 уже на протяжении 20-ти лет. За это время мы зарекомендовали себя как предприятие, изготавливающее качественные и долговечные механические изделия и системы. Доказательство этому – многочисленные постоянные партнеры из числа сельскохозяйственных, коммерческих и государственных организаций.

В ассортименте предлагаемых нами услуг предусмотрена как реализация новых, так и восстановление работоспособности неисправных механизмов навески.

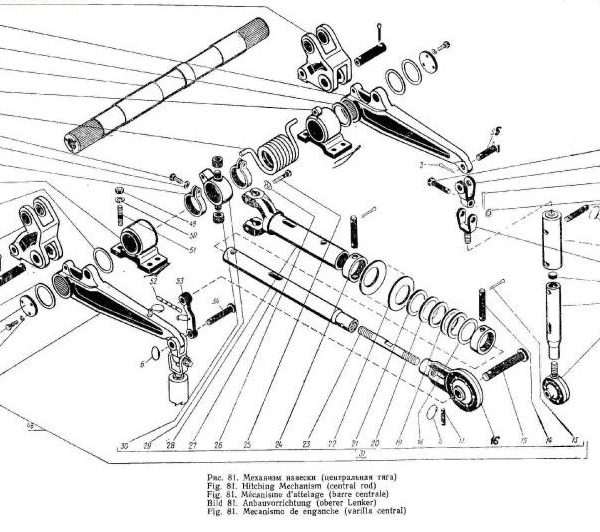

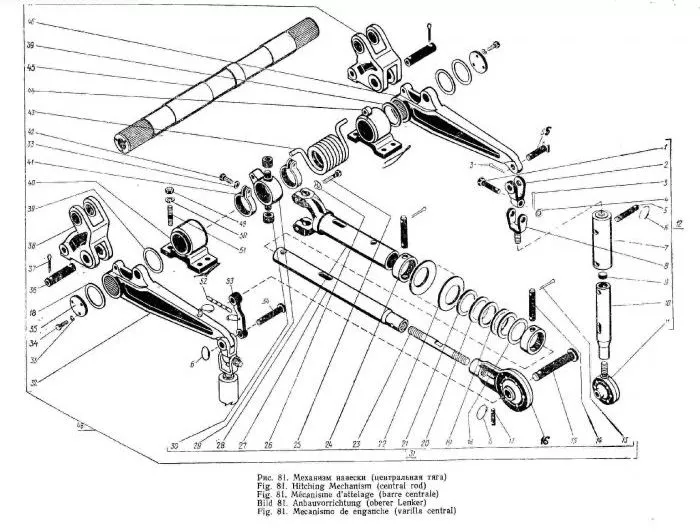

Схема верхней и нижней части механизма навески 700А.46.28.000-3 в сборе. Предназначен для работы в составе тракторной техники модели (серии К-700/701/702/703/744).

Этот механический узел относится к трехточечному рычажно-шарнирному типу. Его основными конструктивными компонентами являются:

• ось рычагов,

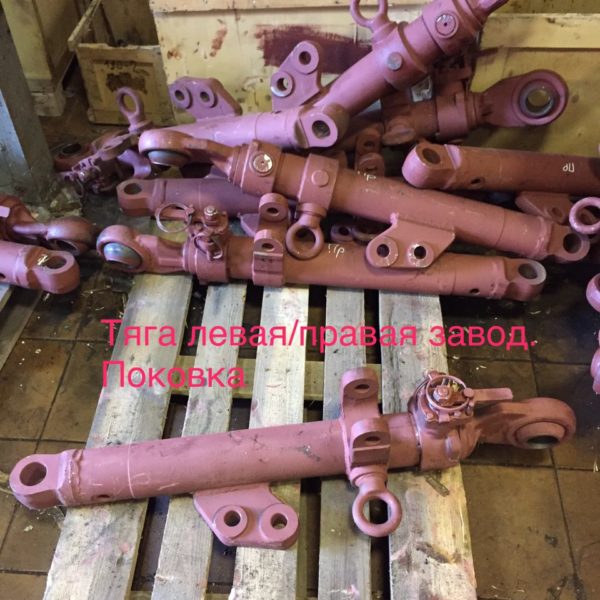

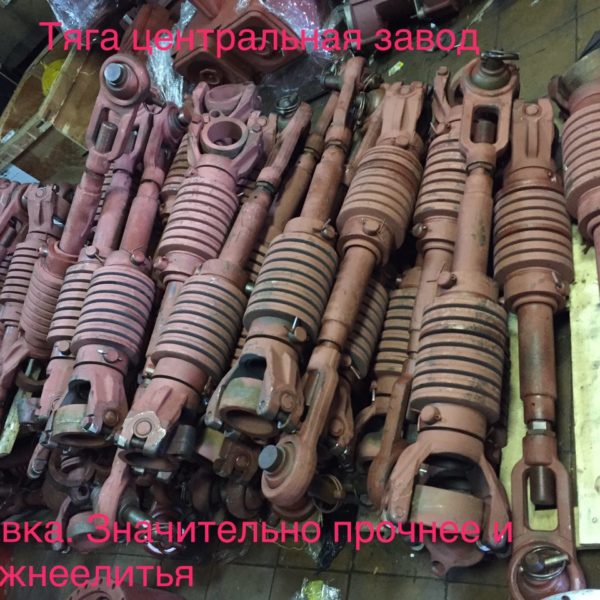

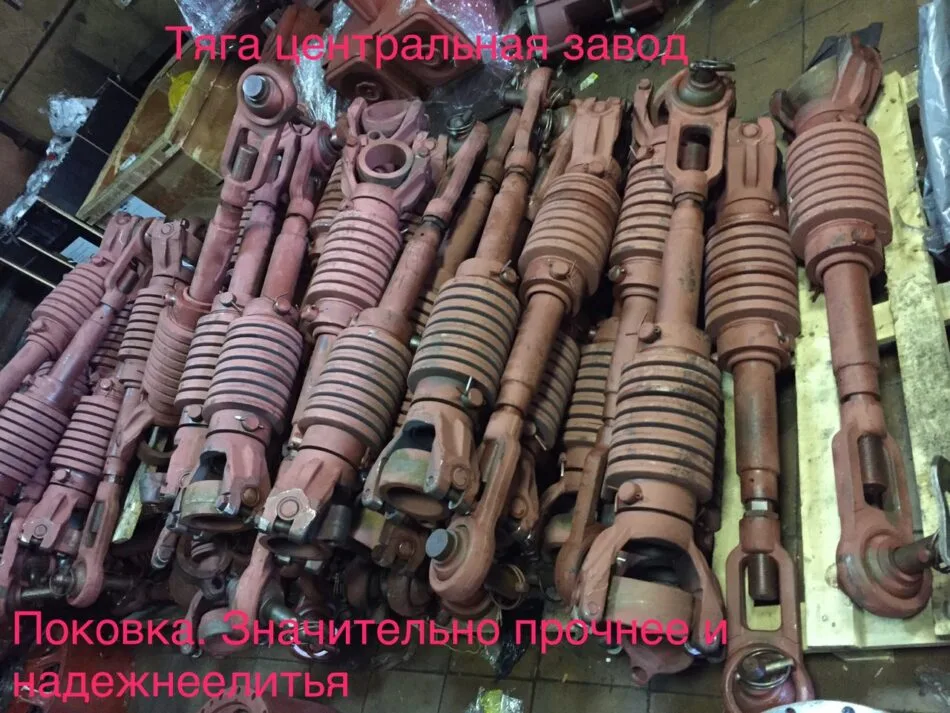

• тяговые элементы (нижние и центральный),

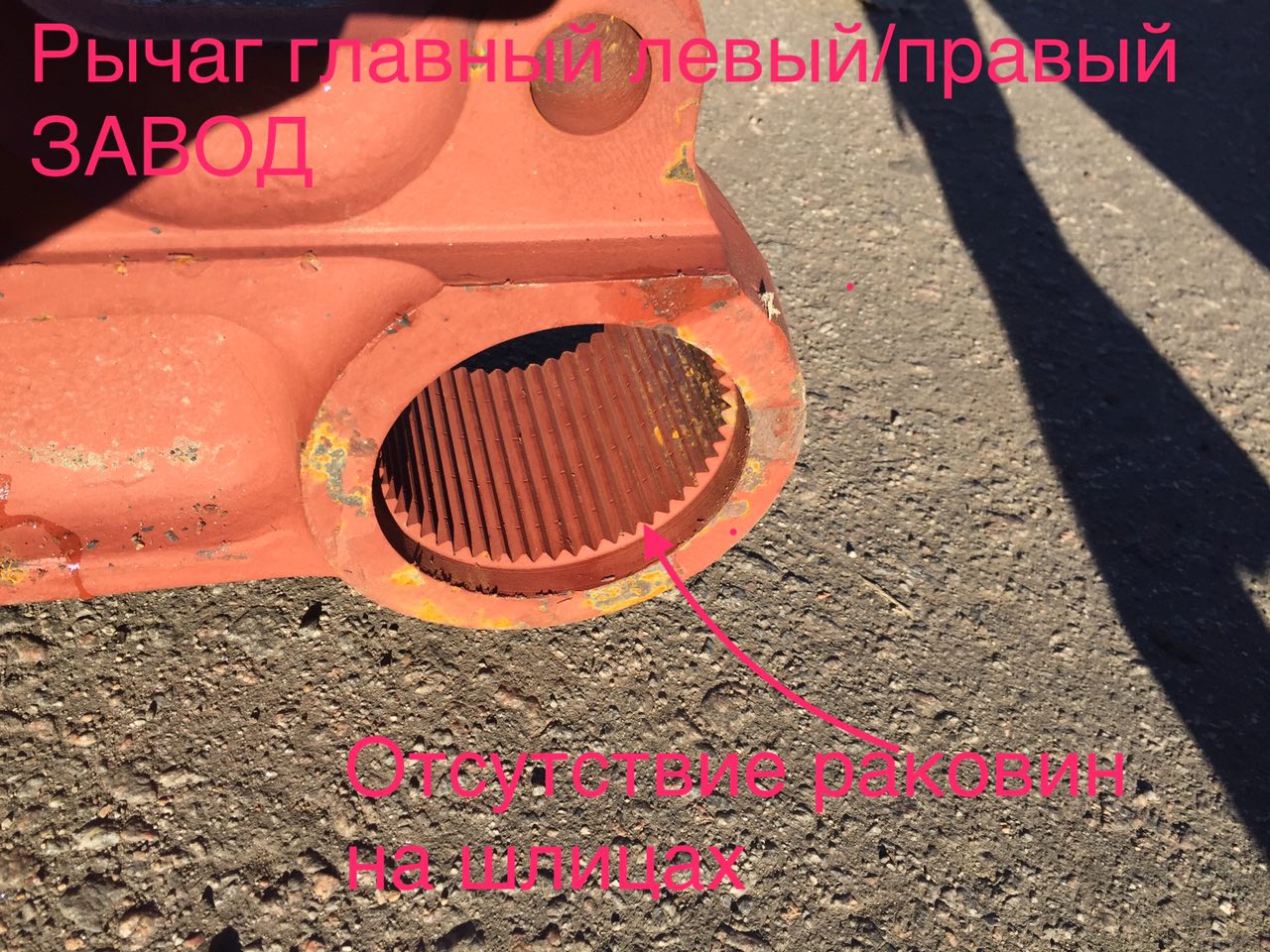

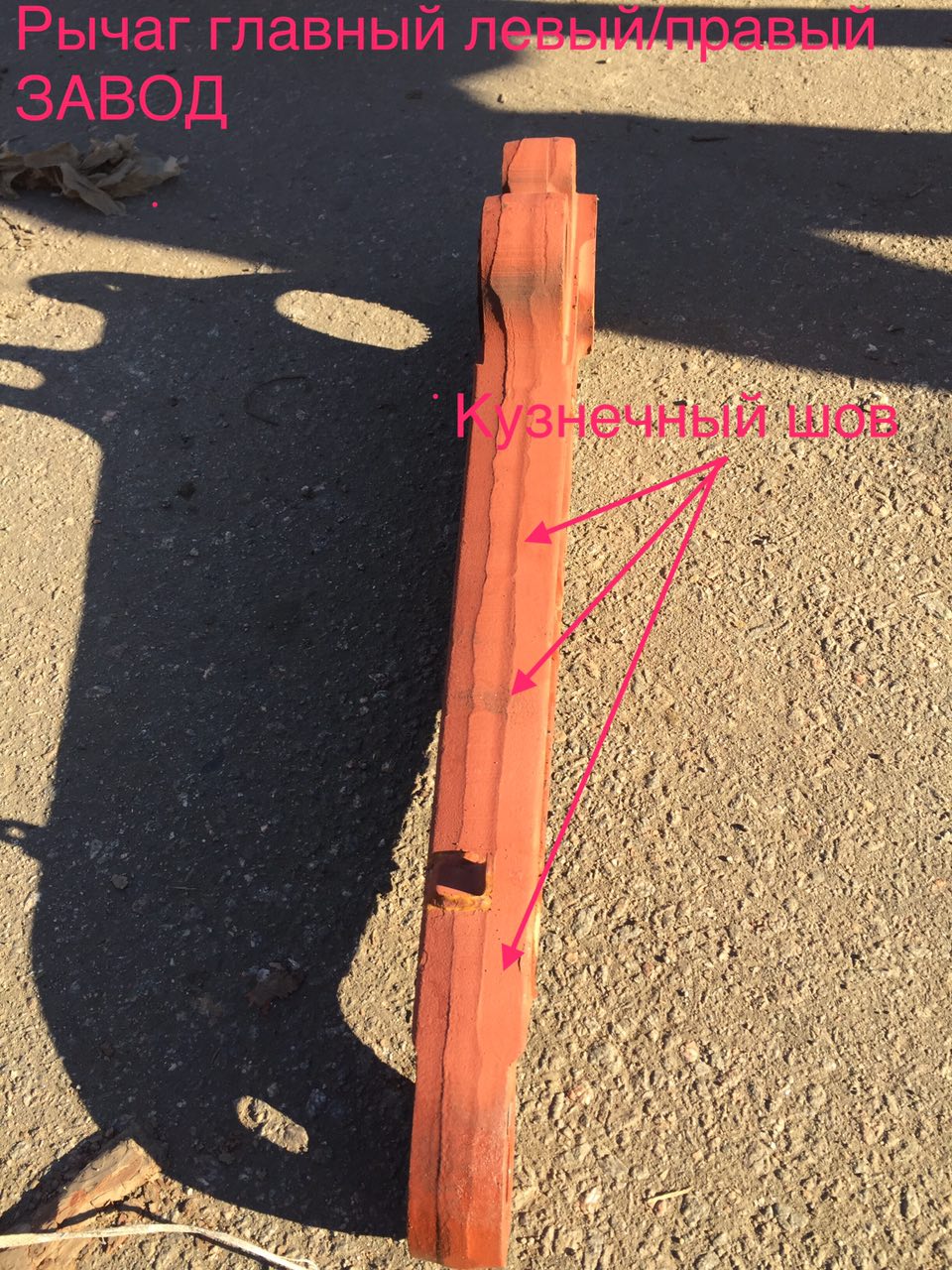

• основные рычаги,

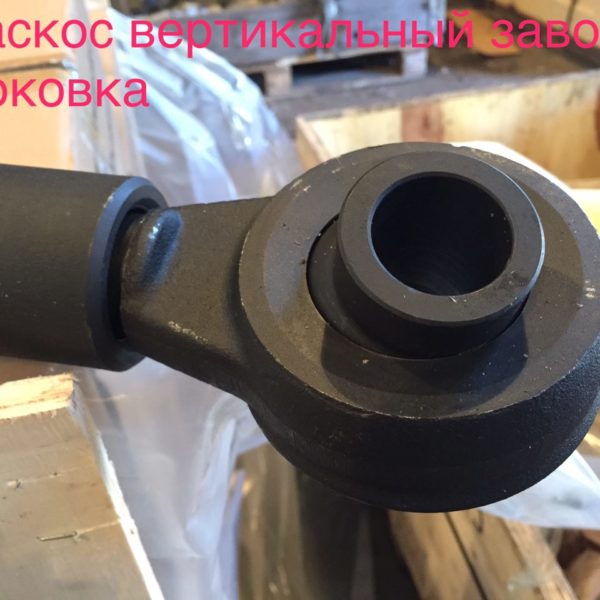

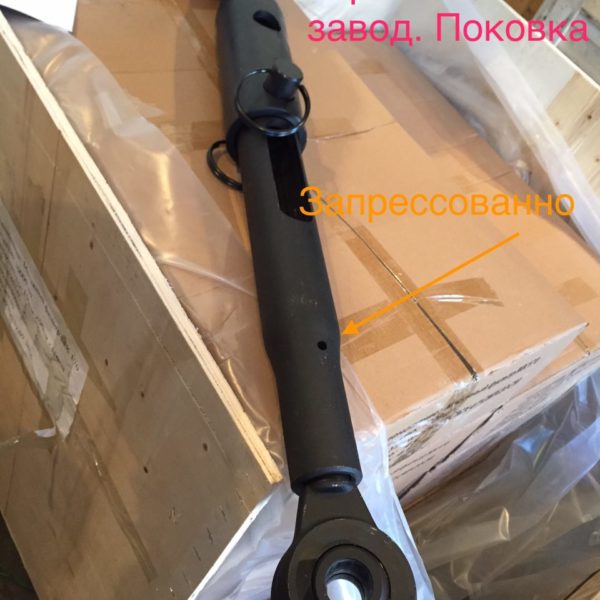

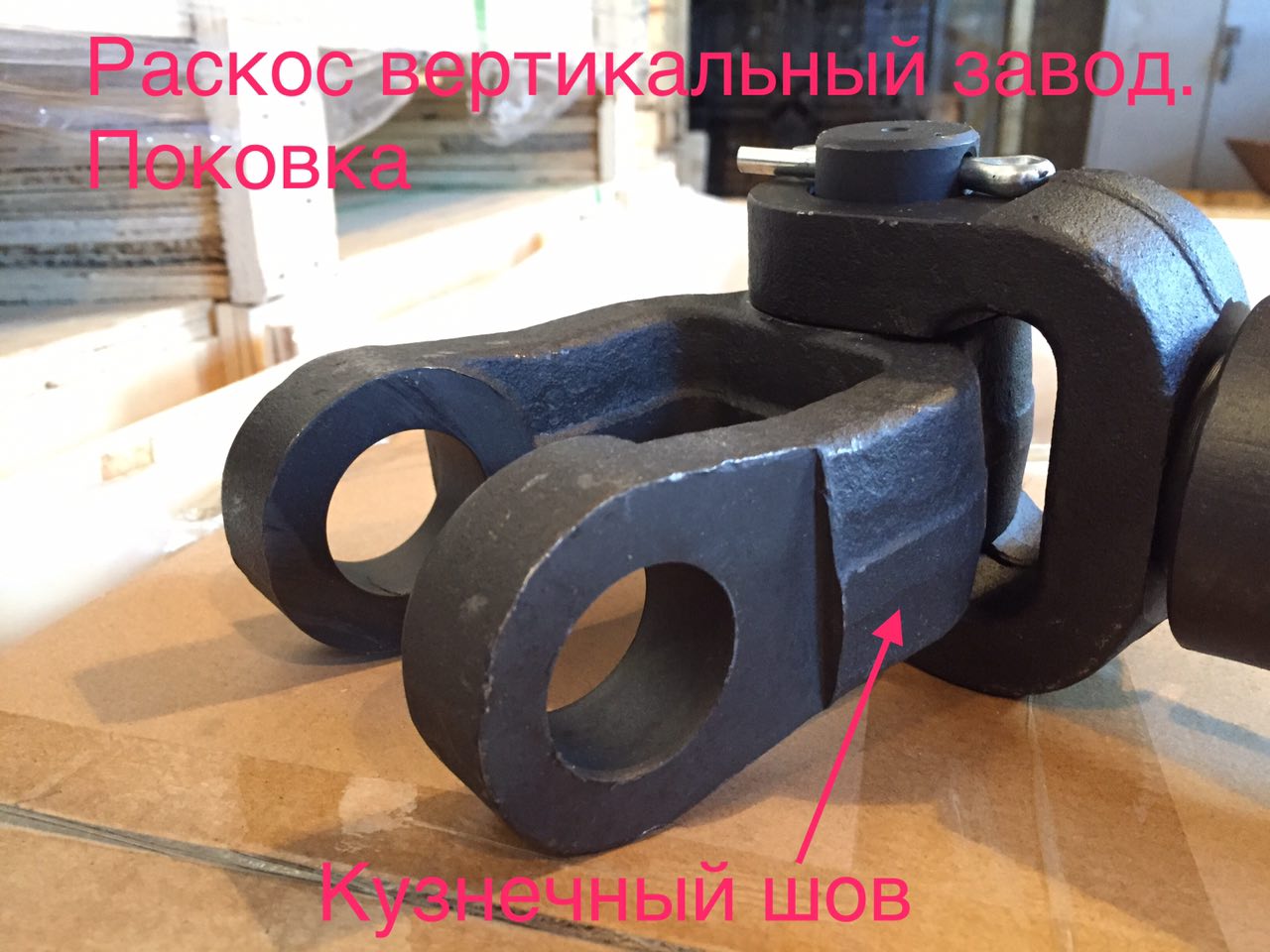

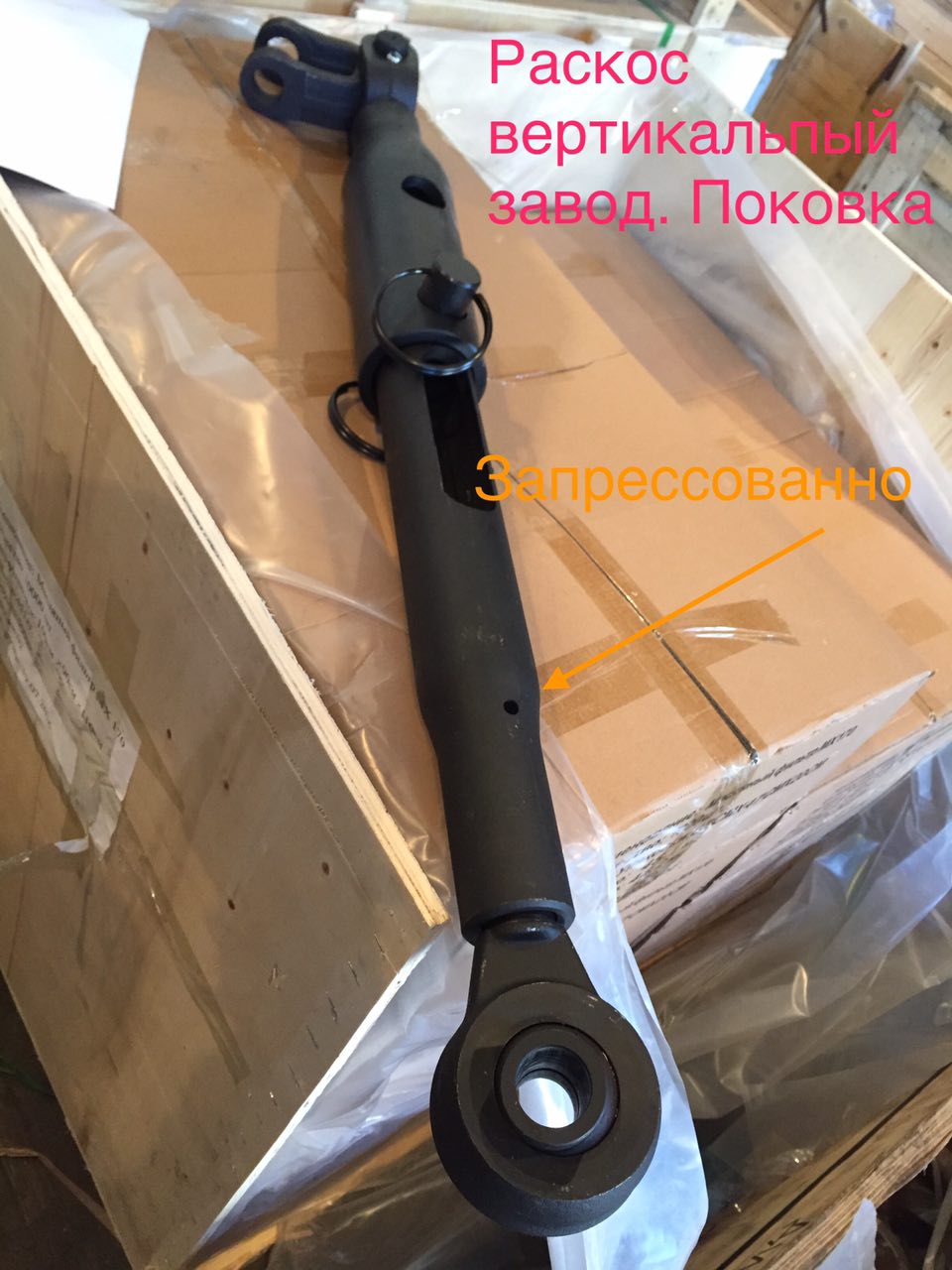

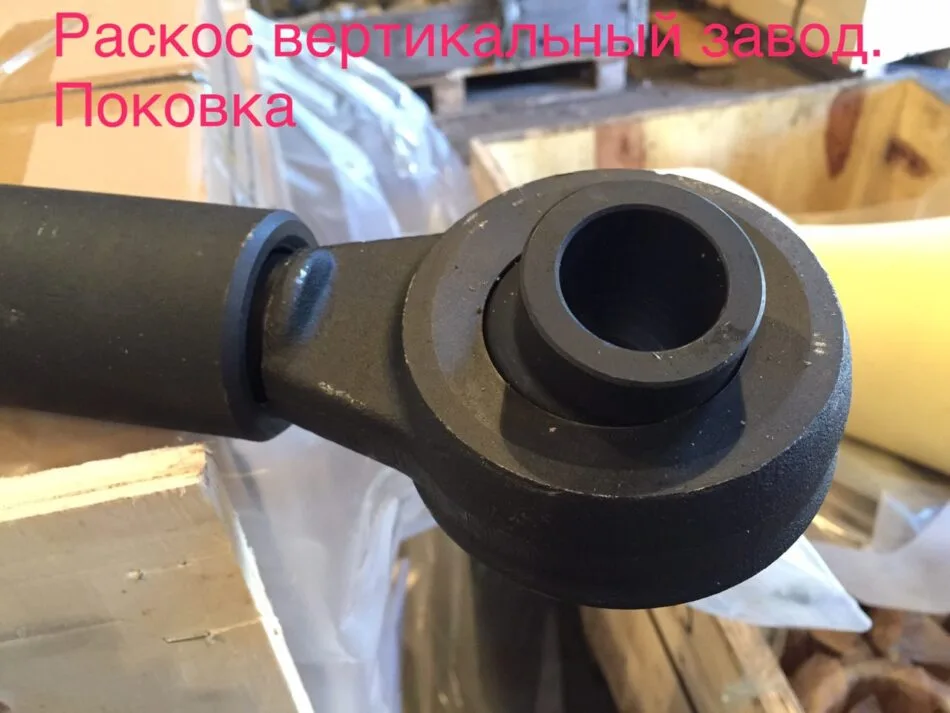

• раскосы,
• упоры.

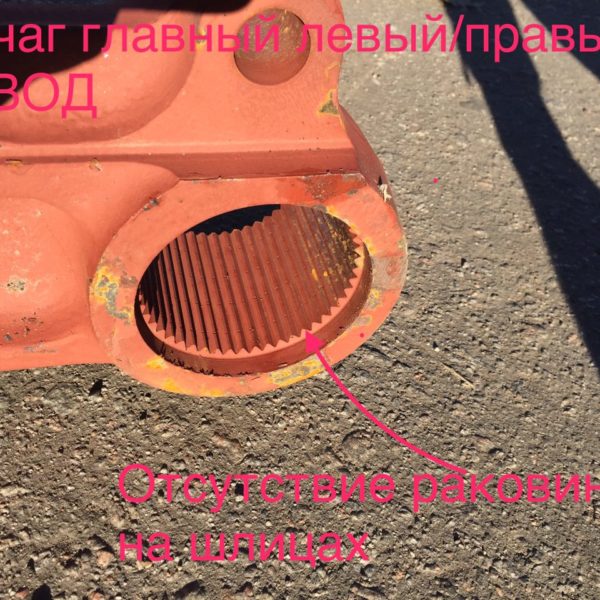

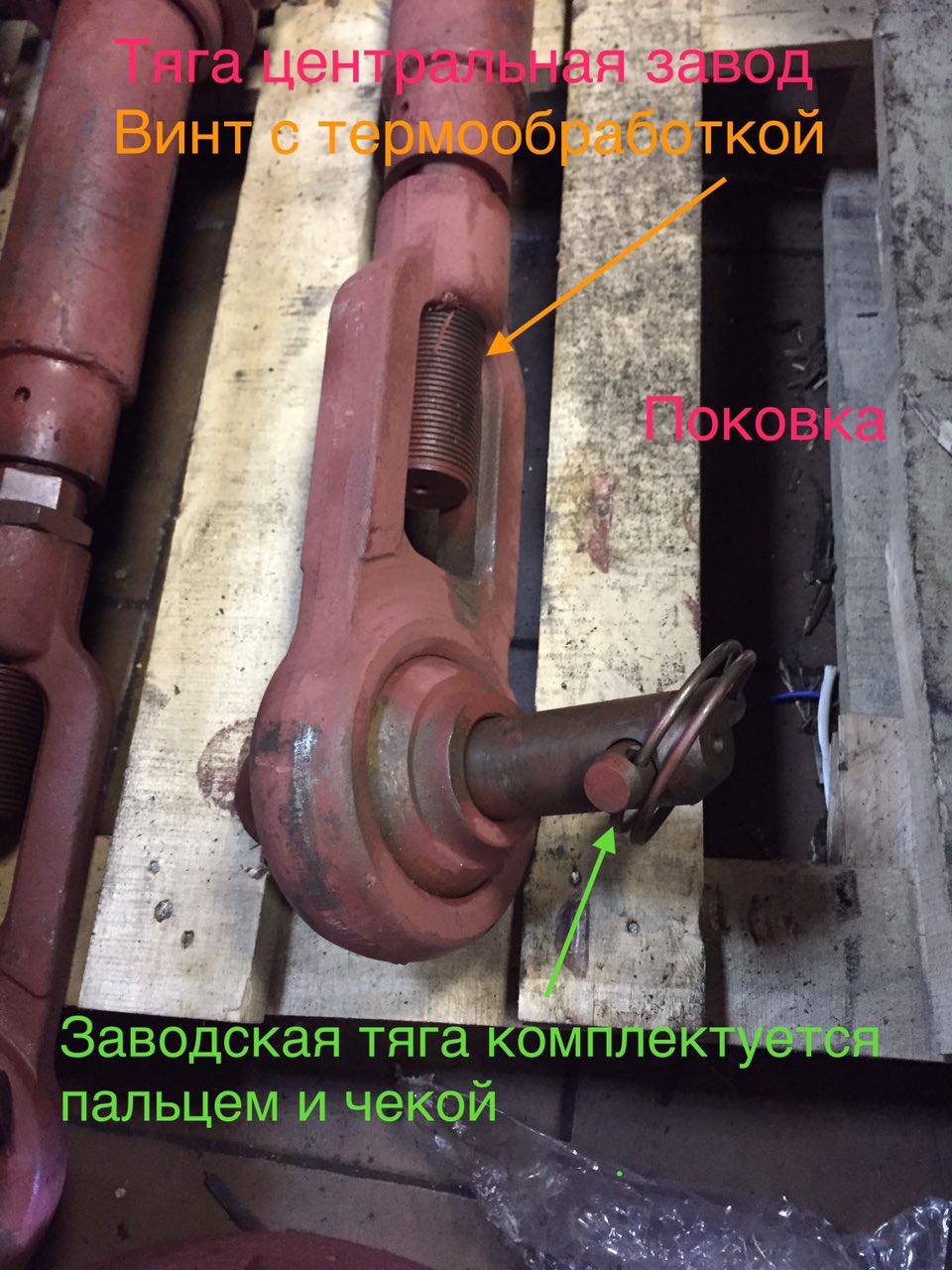

Ось рычагов закреплена на опорных элементах и способна вращаться на угол, не превышающий 80°. Эти опоры установлены на задней полураме. Вращение оси происходит при перемещении нижних тяг между крайними положениями, ограниченными сверху и снизу. К ее шлицевым концам прикреплены основные рычаги, соединенные с двуплечими рычагами (связаны со штоками подъемных гидроцилиндров), а в центральной части – закреплена при помощи шарнирного механизма центральная тяга.

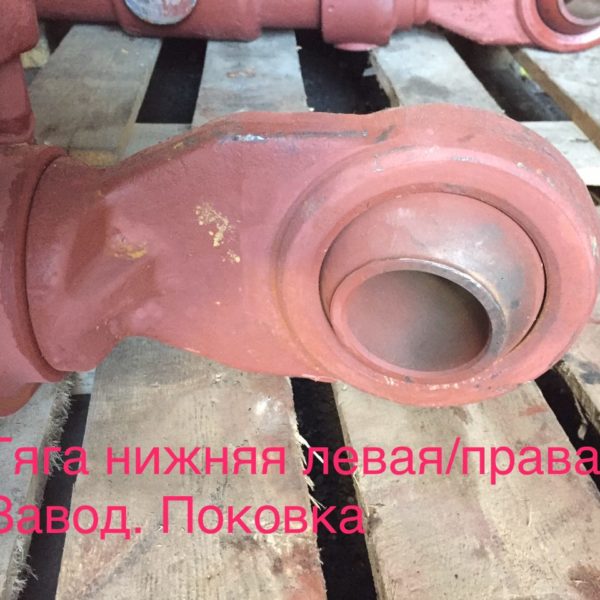

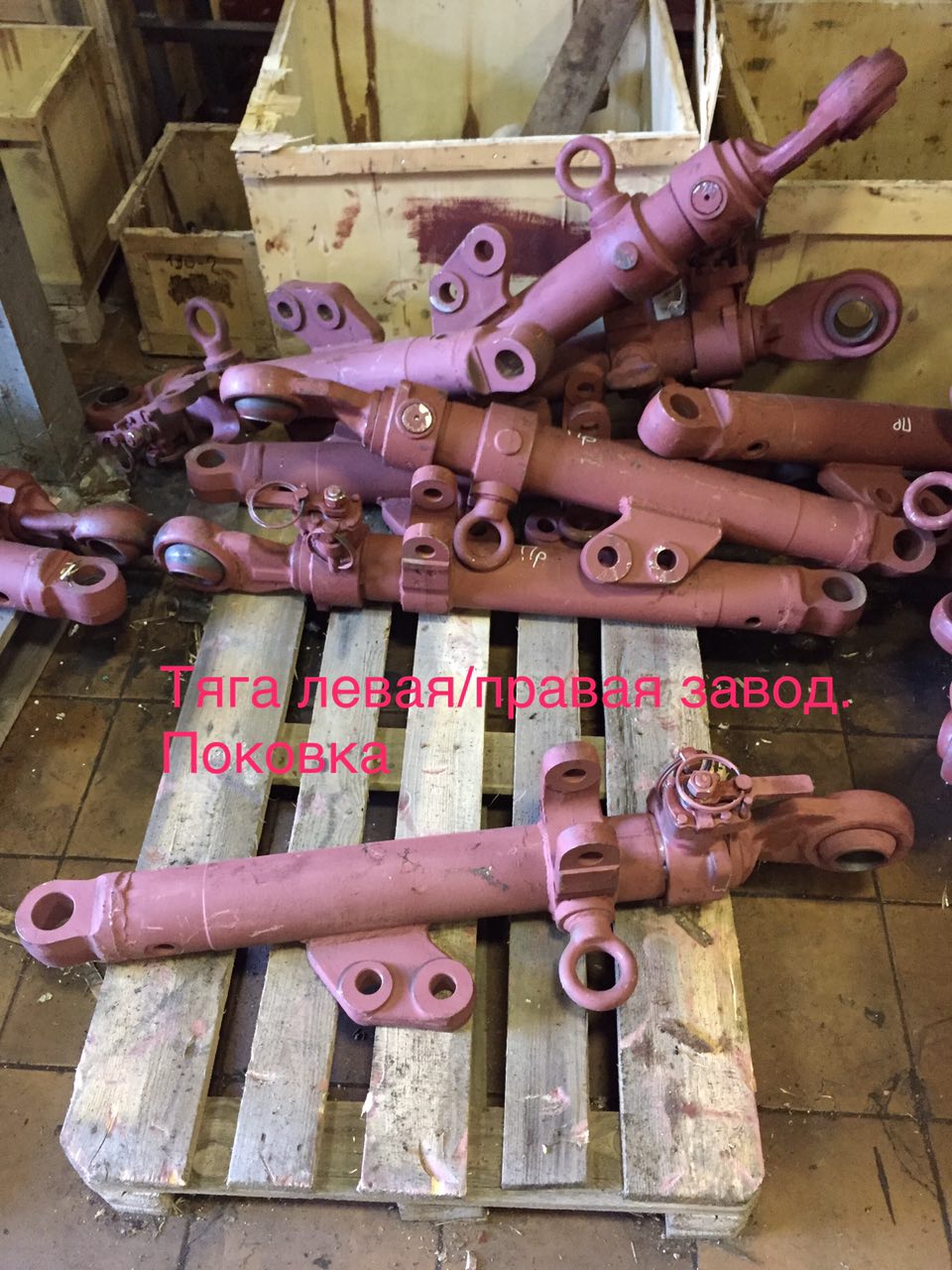

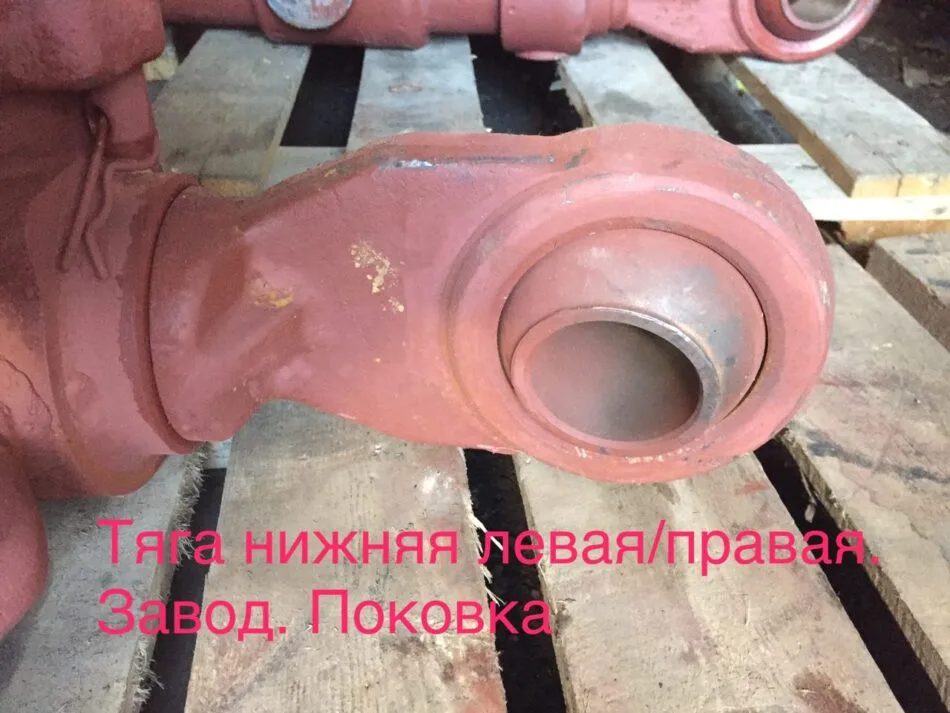

В конструкции нижние тяги имеется выдвижная тяга, располагающаяся внутри трубы и закрепленная в ней стопорным элементом. Такое конструкционное решение позволяет измерять длину нижних тяг, что, в дополнении к сферическим шарнирам, предоставляет машинисту трактора возможность самостоятельно производить подсоединение сельскохозяйственных механических приспособлений.
