Гидроцилиндр поворота К-744Р2

Рис. 39 каталога ПТЗ 12 позиций Сборочная единица Н700А.3429000

Проще заменить узел целиком? Насос дозатор РМ 2000 с комплектом для Кировец к-700, к-700а, к-701, к-702, к-744 (замена ГУР) — от 89 500 ₽

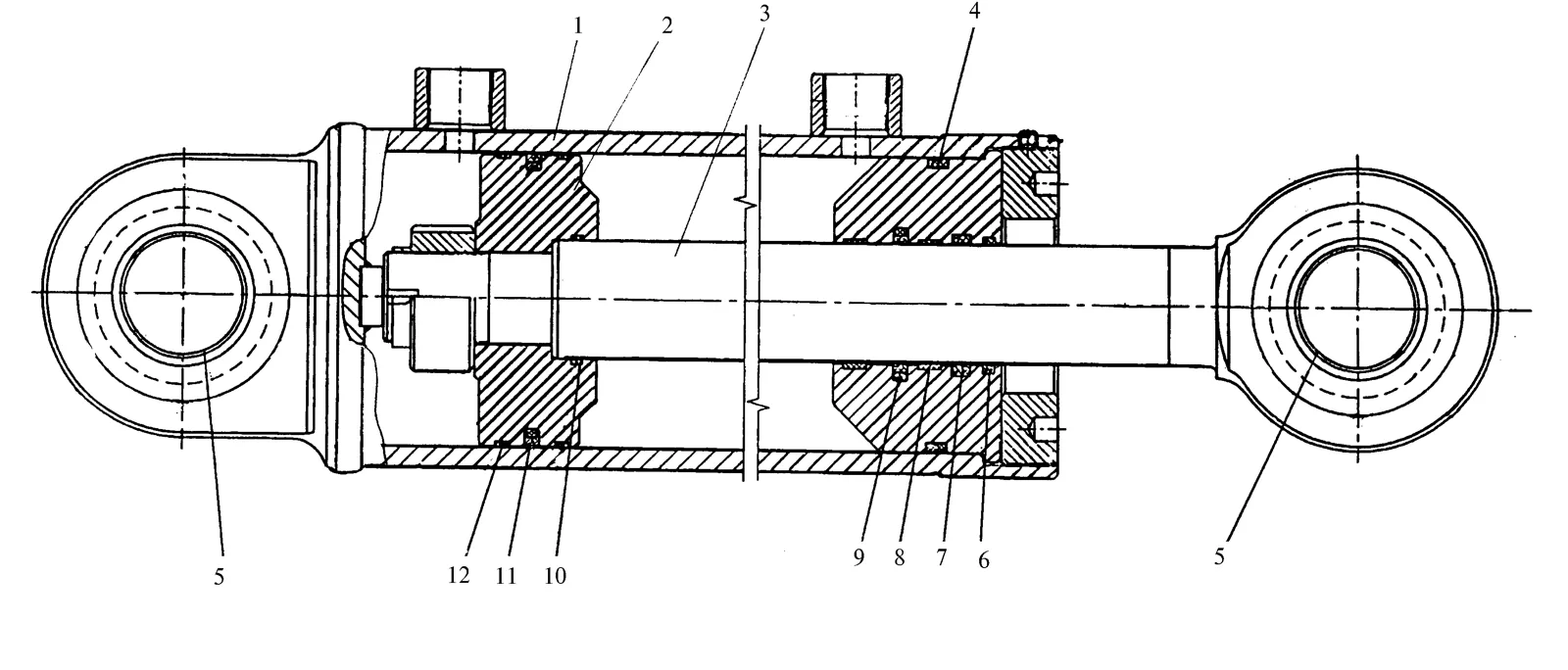

Схема: гидроцилиндр поворота К-744Р2, Рис. 39
Рис. 39 · нажмите, чтобы увеличить
Поз. Обозначение Наименование Кол. Заявка
1 Н700А.3429010 Корпус 1 шт.
2 Н700А.3429003 Поршень 1 шт.
3 Н700А.3429020 Шток 1 шт.
4 Кольцо Dualseal DRZS 000272-WUAQ3 1 шт.
5 Подшипник ШС-50 2 шт.
6 Грязесъемник DA 22 WD 2200500-WUAQ3 1 шт.
7 Уплотнение L-Cup RLS 500500-Z04 1 шт.
8 Направляющая WearRing GP 6501250- Z61 2 шт.
9 Уплотнение Stepseal K RS 1300500-Z51 N 1 шт.
10 Кольцо (50.39x3.53) ORAR00226-N70 1 шт.
11 Уплотнение Wynseal PW 4301250-Z04 N 1 шт.
12 Направляющая WearRing GR 6900500- Z61 2 шт.
