Сиденье К-701, К-700А

Рис. 74 55 позиций Сборочная единица 700А.00.68.000 Установка сиденья, 700А.68.00.000 Сиденье

Проще заменить узел целиком? Кабина на трактор К-700 Кировец — от 339 000 ₽

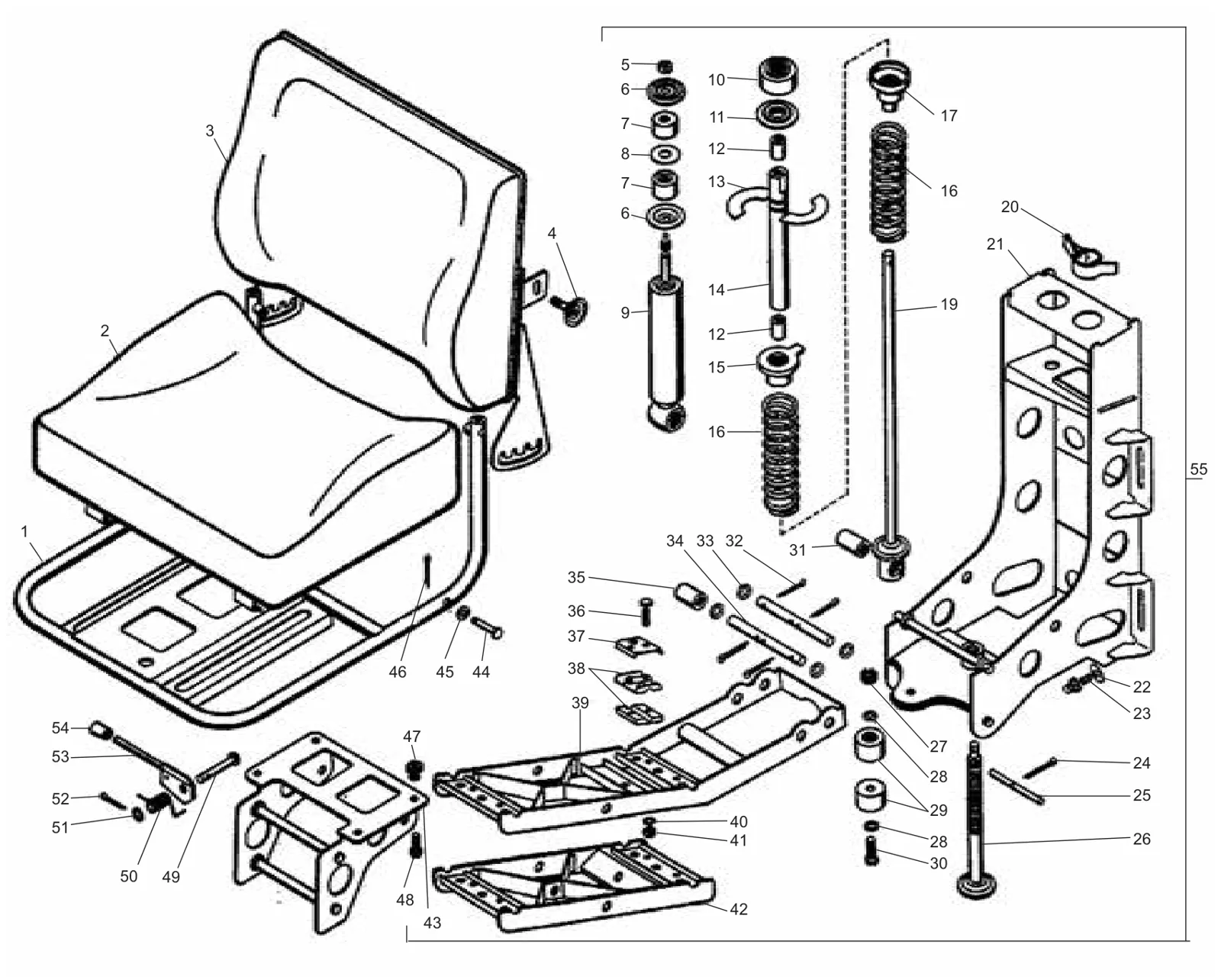

Схема: сиденье К-701, К-700А, Рис. 74
Рис. 74 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700А.68.01.000 Остов 1 1
2 700А.68.03.000 Подушка 1 1
3 700А.68.05.000 Спинка 1 1
4 700А.68.00.030 Фиксатор 2 2
5 700.68.04.054 Гайка 1 1
6 700А.68.04.025 Чашка 2 2
7 700А.68.04.024 Подушка 2 2
8 20.01 Шайба 1 1
9 700А.68.04.070 Амортизатор 1 1
10 700А.68.04.012 Подушка 1 1
11 700А.68.04.014 Кольцо 1 1
12 700А.68.04.023 Втулка 2 2
13 700А.68.04.013 Фиксатор 2 2
14 700А.68.04.017 Направляющая 1 1
15 700А.68.04.015-1 Гайка 1 1
16 700А.68.04.016 Пружина 1 1
17 700А.68.04.018 Проставка 1 1
18 700А.68.04.056 Пружина 1 1
19 700А.68.04.050 Направляющая 1 1
20 700А.00.68.013 Рукоятка 1 1
21 700А.68.04.010-1 Основание 1 1
22 14.01 Шайба 4 4
23 700А.00.68.011 Винт 4 4
24 2×20 Шплинт 1 1
25 700А.68.04.052 Стержень 1 1
26 700А.68.04.060 Винт 1 1
27 М6 Гайка 1 1
28 6.01 Шайба 2 2
29 700А.68.04.026 Упор 9 9
30 В1М6×18 Винт 1 1
31 700А.68.04.021 Втулка 1 1
32 3.2×28 Шплинт 4 4
33 16.01 Шайба 4 4
34 700А.68.04.019 Ось 2 2
35 700А.68.04.055 Втулка 1 1
36 М8×40 Болт 16 16
37 700А.68.04.011 Крышка 8 8
38 700А.68.04.027 Подшипник 16 16
39 700А.68.04.030-1 Рычаг 1 1
40 8.65Г Шайба 16 16
41 М8 Гайка 16 16
42 700А.68.04.040 Рычаг 1 1
43 700А.68.04.020-1 Кронштейн 1 1
44 6-10в12х45 Ось 2 2
45 10.01 Шайба 2 2
46 2,5×20 Шплинт 2 2
47 700А.68.00.018 Гайка 4 4
48 М8×16 Болт 4 4
49 700А.68.00.019 Фиксатор 1 1
50 700А.68.00.011-2 Пружина 1 1
51 8.01 Шайба 1 1
52 2×16 Шплинт 1 1
53 700А.68.00.010-1 Фиксатор 1 1
54 700А.68.00.015-1 Наконечник 1 1
55 700А.68.04.000-1 Подвеска 1 1
