Принадлежности кабины К-701, К-700А

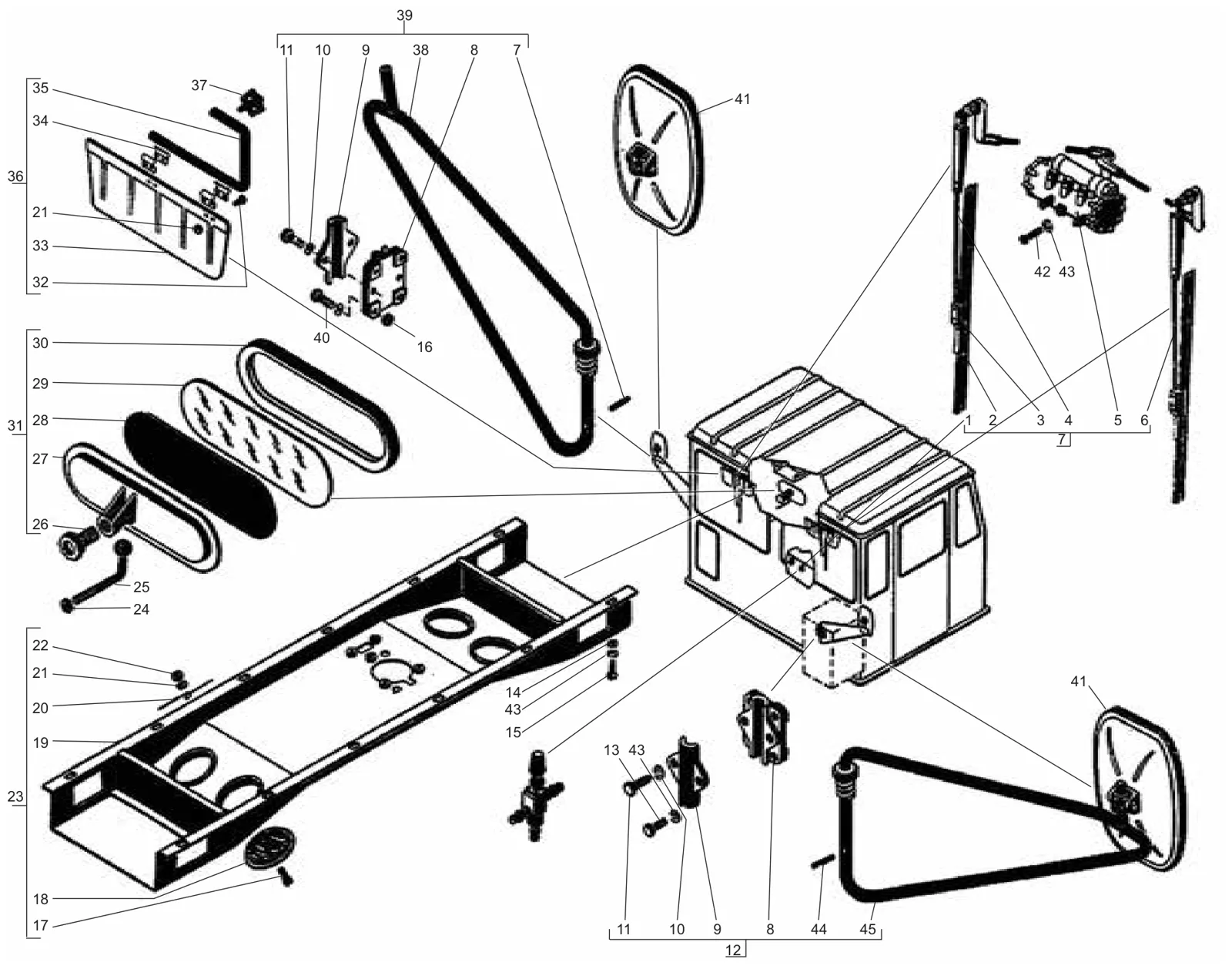

Рис. 79 45 позиций Сборочная единица 700А.82. 00.000-1 Принадлежности кабины

Поз.	Обозначение	Наименование	К-701	К-700А
1	700.82.00.010-2	Кран	2	2
2	440М-5205810	Обойма	2	2
3	440Е-5205804	Поводок	2	2
4	440М-5205400	Тяга правая	1	1
5	440М-5205100	Пневмодвигатель	2	2
6	440М-5205450	Тяга левая	1	1
7	700.82.00.040	Стеклоочиститель СЛ-440	2	2
8	700А.82.00.031	Основание	2	2
9	700А.82.00.032	Крышка	2	2
10	8.65Г	Шайба	4	4
11	М8×20	Болт	4	4
12	700А.82.00.120	Кронштейн	1	1
13	М6×25	Болт	4	4
14	6.01	Шайба	20	20
15	В1.М6×18	Винт	12	12
16	М6	Гайка	4	4
17	В1.М4×25	Винт	4	4
18	700А.82.00.017	Жалюзи	4	4
19	700А.82.00.011-2	Кожух	1	1
20	700А.82.00.018	Пружина	4	4
21	4.01	Шайба	4	4
22	М4	Гайка	9	9
23	700А.82.00.070	Кожух	1	1
24	М8	Гайка	1	1
25	700.82.00.020-2	Кронштейн	1	1
26	700.82.01.029-1	Винт	1	1
27	700.82.01.018-1	Основание	1	1
28	700.82.01.011-1	Прокладка	1	1
29	700.82.01.012-1	Зеркало	1	1
30	700.82.01.028-1	Окантовка	1	1
31	700.82.01.010-1	Зеркало	1	1
32	В1.М4×12	Винт	3	3
33	700.82.04.014-2	Козырек	2	2
34	700.82.04.017-1	Скоба	8	8
35	700.82.04.012-1	Скоба	2	2
36	700.82.04.000-2	Козырек	2	2
37	700А.82.00.090	Рукоятка	2	2
38	700А.82.00.110	Кронштейн	1	1
39	700А.82.00.130	Кронштейн	1	1
40	М6×20	Болт	4	4
41	700А.82.00.100	Зеркало	2	2
42	В1.М6×16	Винт	4	4
43	6.65Г	Шайба	28	28
44	6Г×30	Штифт	2	2
45	700А.82.00.080	Кронштейн	1	1
