Отопление кабины трактора К-701, К-700А

Рис. 76 33 позиции Сборочная единица 701.81.00.000-1 Отопление и вентиляция кабины, 700А.81.00.000-2 Отопление и вентиляция кабины

Проще заменить узел целиком? Кабина на трактор К-700 Кировец — от 339 000 ₽

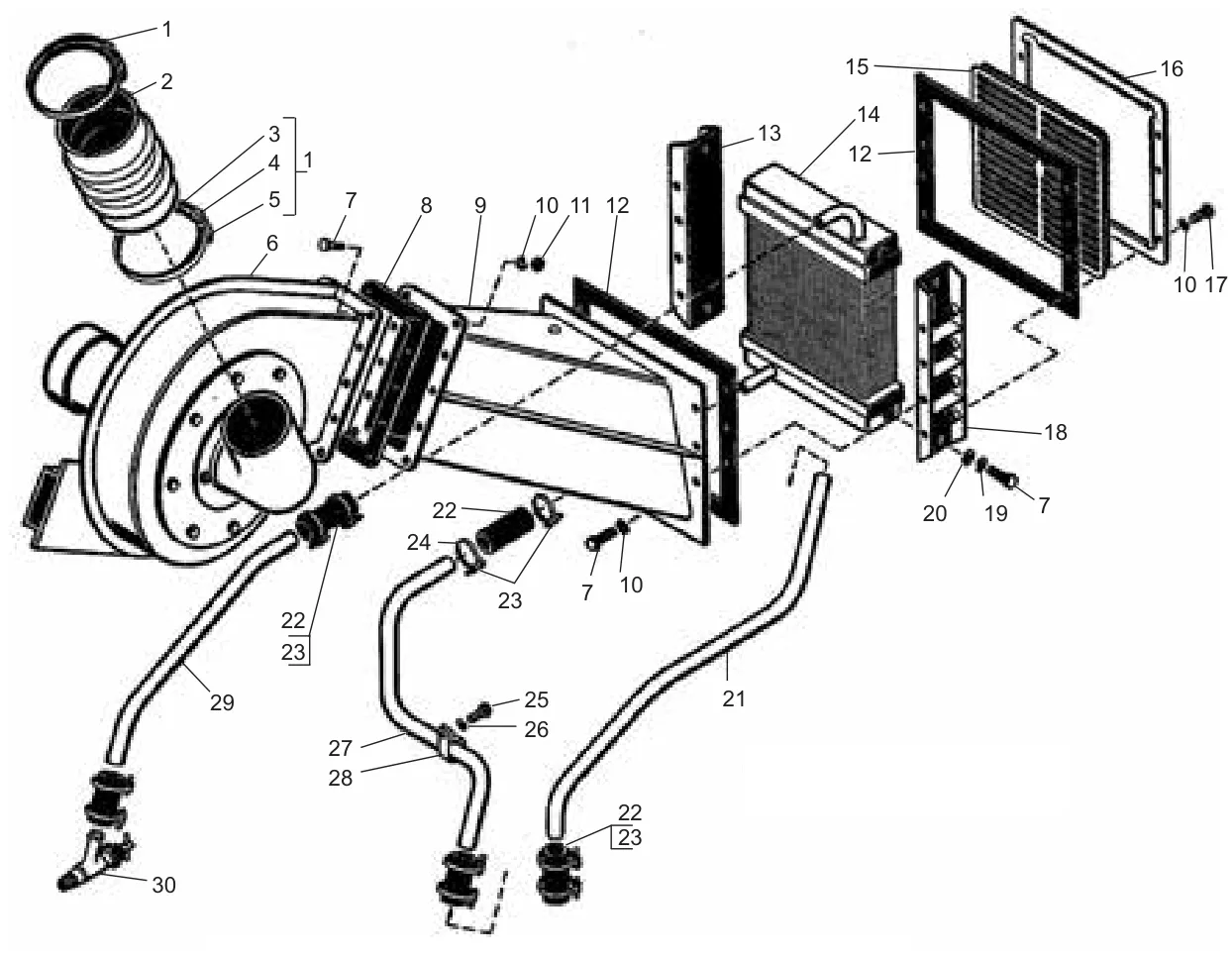

Схема: отопление кабины трактора К-701, К-700А, Рис. 76
Рис. 76 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 88-96-3 Хомут 2 2
2 700А.81.00.042-2 Кожух 1 1
3 88-96 Лента 2 2
4 ХШ Шплинт 12 12
5 ХР Рамка 12 12
6 700А.81.04.000-1 Вентилятор 1 1
7 М6×16 Болт 29 29
8 700А.81.00.049 Прокладка 2 2
9 700А.81.00.020-1 Кожух 1 1
10 6Т.65Г Шайба 21 21
11 М6 Гайка 21 21
12 700А.81.00.053-1 Прокладка 2 2
13 700А.81.01.080 Боковина правая 1 1
14 700А.81.01.000 Радиатор 1 1
15 700А.81.00.044 Сетка 1 1
16 700А.81.00.043 Фланец 1 1
17 М6×20 Болт 8 8
18 700А.81.01.070 Боковина левая 1 1
19 6.65Г Шайба 17 17
20 6.01 Шайба 4 4
21 700А.81.00.073 Труба — 1
21 701.81.00.013-01 Труба 1 —
22 701.81.00.014 Трубка 5 5
23 21-25-3 Хомут 10 10
24 21-25 Лента 10 10
25 М8×20 Болт 1 1
26 8.01 Шайба 1 1
27 700А.81.00.073-04 Труба — 1
27 701.81.00.013-05 Труба 1 —
28 ХПО-15×9 Хомутик 1 1
29 700А.81.00.073-01 Труба — 1
29 701.81.00.036 Труба 1 —
30 700A.81.00.070 Кран 1 1
