ГлавнаяКаталог запчастейК-701, К-700АКрюк и прицепная скобаРис. 91

Крюк гидрофицированный К-701, К-700А

Рис. 91 42 позиции Сборочная единица 700А.46.29.000 Крюк гидрофицированный

Проще заменить узел целиком? Крюк Гидрофицированный на K-700, К-701 — от 25 000 ₽

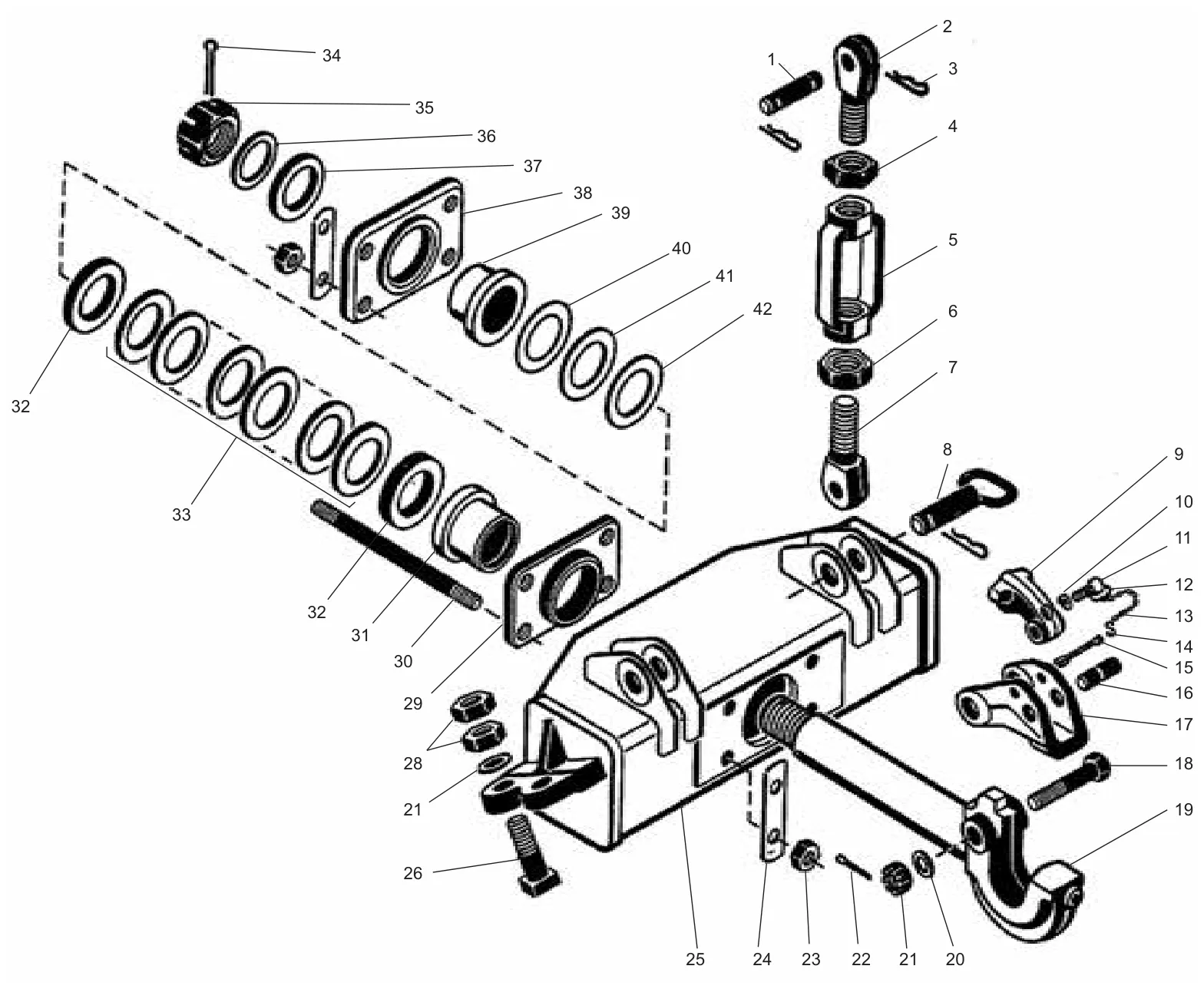

Схема: крюк гидрофицированный К-701, К-700А, Рис. 91
Рис. 91 · нажмите, чтобы увеличить
Поз. Обозначение Наименование К-701 К-700А Заявка
1 700.46.00.026-1 Палец 2 2
2 700.46.00.095-01 Винт 2 2
3 2.3,6×50 Шплинт 6 6
4 М36×З Гайка 2 2
5 700.46.00.024-5 Гайка 2 2
6 МЗ6×З левая Гайка 2 2
7 700.46.00.095-02 Винт 2 2
8 700.46.00.040-1 Палец 2 2
9 700.46.29.028 Собачка 1 1
10 8.65Г Шайба 1 1
11 ЗМ8×35 Болт 1 1
12 700.46.29.032 Скоба 1 1
13 700.14.00.053 Звено цепи 10 10
14 700.46.29.031 Крючок 1 1
15 700.46.29.038 Шплинт 1 1
16 700.46.29.019 Ось 1 1
17 700.46.29.012-1 Защелка 1 1
18 700.46.29.018-1 Палец 1 1
19 700А.46.29.011-1 Крюк 1 1
20 24.01 Шайба 1 1
21 М24×2 Гайка прорезная 1 1
22 5×45 Шплинт 1 1
23 М20×1,5 Гайка 8 8
24 700А.46.29.018 Планка 4 4
25 700А.46.29.010 Балка 1 1
26 700.46.00.028-3 Палец 4 4
27 30.01 Шайба 4 4
28 М30×2 Гайка 8 8
29 700А.46.29.014-1 Фланец передний 1 1
30 700А.46.29.017 Шпилька 4 4
31 700А.46.29.024-01 Втулка 1 1
32 700А.46.29.013-2 Шайба 2 2
33 НС100×60×7×2 Пружина 14 14
34 8×90 Шплинт 1 1
35 700.46.28.275-1 Гайка 1 1
36 700А.46.29.019 Прокладка 3 3
37 48.01 Шайба 1 1
38 700А.46.29.015-1 Фланец задний 1 1
39 700А.46.29.024 Втулка 1 1
40 700А.46.29.016-01 Прокладка 1 1
41 700А.46.29.016-02 Прокладка 2 2
42 700А.46.29.016-03 Прокладка 4 4
