Редуктор в сборе 1221 арт. 1520-2308010

Редукторы смонтированы в корпусах 35 и соединены с балкой моста с помощью осей 3 (рис 29) и могут поворачиваться относительно балки ПВМ на 2-х подшипниках 9. Соединение осей с корпусом колесного редуктора осуществляется с помощью болтов 4.Для регулировки угла поворота колесных редукторов служит винт 38 и контргайка 37. Смазка шкворневых осей 3 (рис 29) осуществляется через масленки 6, установленные на осях.

От попадания грязи масленки защищены резиновыми колпачками 5. Для предотвращения попадания грязи к подшипникам шкворня в рукавах балки моста установлены стаканы 8 с уплотнительными резиновыми кольцами 7.

Регулировка подшипников 9 шкворня осуществляется прокладками 2, расположенными только под верхними осями 3. Колесный редуктор 1 (рис 29) и состоит из сдвоенного шарнира, цилиндрической и планетарной передач, рычагов управления поворотом передних колес.

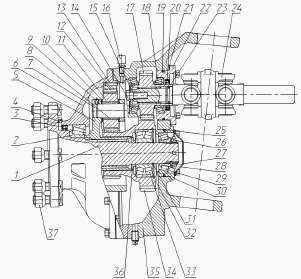

Сдвоенный шарнир 24 (рис 31), соединен с дифференциалом ПВМ МТЗ-1221.2 Беларус посредством полуосевого вала со шлицевыми концами 13 (рис 29) с одной стороны, а с другой – с ведущей шестерней 17 (рис 31) цилиндрической передачи.

Ведущая шестерня монтируется на двух роликовых конических подшипниках 18. Один из них установлен в расточке корпуса редуктора 35, второй – в стакане 22.

Сдвоенный шарнир фиксируется в шестерне шайбой 15 и болтом 14 с отгибной пластиной. Подшипники 18 регулируются с помощью прокладок 21, которые устанавливаются между стаканом и корпусом редуктора.

Ведущая шестерня колесного редуктора зацепляется с блоком шестерен (ведомой шестерней цилиндрической передачи) 34, второй венец которого является солнечной шестерней или ведущей частью планетарного ряда.

Ведомой частью планетарного ряда, связанной с колесом трактора является фланец колеса, который жестко через шлицы связан с водилом 5, тремя сателлитами 11, а заторможенной шестерней, воспринимающей реактивный момент, служит эпициклическая шестерня 12.

Эпициклическая шестерня установлена в крышке редуктора и фиксируется от проворота 3-мя штифтами 13. Между крышкой и корпусом редуктора устанавливается уплотнительная прокладка.

Солнечная шестерня смонтирована на фланце колеса на коническом двухрядном подшипнике 33, который зафиксирован с одной стороны упорным кольцом 36, контактирующим с водилом, а с другой — двумя стопорными кольцами 31, 32. Сателлиты вращаются на осях 7, установленных в расточках водила 5.

Подшипники сателлитов — цилиндрические ролики 8. Одной беговой дорожкой роликов является шлифованная поверхность оси 7, а другой – шлифованная внутренняя поверхность сателлита 11.

От перемещения в осевом направлении сателлиты и ролики удерживаются шайбами 10. От осевого смещения осей сателлитов применяется прессовая посадка в соединении водила с осью.

Для проверки правильности запрессовки и дополнительной фиксации служит винт 9, устанавливаемый в канавку осей. Фланец колеса монтируется на двух роликовых подшипниках.

Один из них установлен в крышке 6 редуктора, второй в стакане 30, который устанавливается в расточке корпуса редуктора, закрывается крышкой 28 и крепиться к нему болтами. Между стаканом и крышкой устанавливается уплотнительная прокладка.

Подшипники регулируются затяжкой гайки 26. Между подшипником 29 и гайкой 26 устанавливается шайба 27. Для предотвращения отворачивания, поясок гайки кернится в пазу фланца колеса.

Заправка масла в корпус редуктора МТЗ-1221-2 Беларус осуществляется до нижней кромки заливного отверстия, в которое установлена пробка 39 (рис 29), а слив путем отворачивания сливной пробки 40.

Уплотнение внутренней полости колесного редуктора осуществляется манжетами 3 и 20 (рис 31). Для предотвращения попадания грязи к рабочим кромкам манжеты 3 установлен грязевик 4.

Уплотнение расточек поворотного кулака 35 и шлицев сдвоенного шарнира осуществляется резиновыми кольцами 19, 23, 25. Для поддержания нормального давления в полостях колёсного редуктора в корпусе редуктора установлен сапун 16.
